Zrcadlení ražených děr

K dokončení složeného modelu krytu zrcadlete tři ražené díry na plochu na protější straně. Funkce Zrcadlit vyžaduje rovinu, na které se zrcadlení provede, a kvůli krokům použitým ke konstrukci této součásti nelze jednoduše použít jednu z rovin počátku.

1. Přejděte na pás karet a klikněte na kartu Plech panel Pracovní prvky Rovina a z rozevírací nabídky vyberte možnost Střední rovina mezi dvěma rovnoběžnými rovinami.

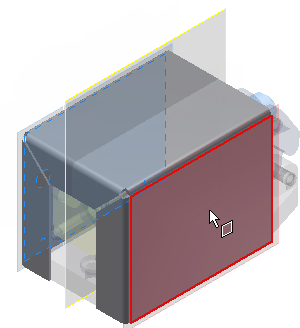

2. V grafickém okně klikněte na vnější plochu znázorněnou na následujícím obrázku:

3. Otočte pohled a klikněte na vnější plochu na protější straně. Nová pracovní rovina je vytvořena jako středová rovina mezi dvěma vnějšími plochami.

4. Klikněte na kartu Plech panel Pole Zrcadlit .
5. Kliknutím v prohlížeči modelu zvolte položku iPrvek prvního razníku o průměru 2,5 mm.
6. Opětným kliknutím v prohlížeči modelu zvolte položku iPrvek druhého razníku o průměru 12 mm.
7. V dialogu Zrcadlit kliknutím na šipku volby Rovina zrcadlení povolte volbu roviny zrcadlení.
8. V grafickém okně klikněte na středovou pracovní rovinu, kterou jste vytvořili uprostřed krytu.
9. Kliknutím na tlačítko OK vytvořte zrcadlení iPrvků razníku a zavřete dialog Zrcadlit. Všimněte si, že se v prohlížeči modelu zobrazila položka Zrcadlit.

Zrcadlené prvky se nyní zobrazují na opačné straně krytu.

Dále vytvořte rozvin ohnutého modelu.
