Vytvořit vložku

Vytvoření vložky pomocí tvaru

Použijte záložku Profil.

1. Na kartě Tvárník/dutina klikněte na příkaz Vytvořit vložku.
2. V grafickém okně vyberte plochu, na které chcete vložku modelovat.
   Poznámka: Vyberte pouze plochy na produktu, tvárníku, dutině, vložkách a kolících otvoru tvárníku.
3. V dialogu klikněte na položku Smyčky profilu.
4. V grafickém okně vyberte smyčky profilu, které byly použity k šablonování vložky.
   Poznámka: Vyberte pouze plochy na produktu, tvárníku, dutině, vložkách a kolících otvoru tvárníku.
5. Ve skupině Ukončení definujte délku vložky použitím jedné z následujících metod.
   • Tvarování

     Vyberte v grafickém okně rovinu.

   • Vzdálenost

     Vyberte v grafickém okně rovinu nebo hranu a potom zadejte hodnotu Vzdálenost. Podle potřeby obraťte směr vložky kliknutím na tlačítko Směr.

6. Rozbalte dialog Vložka, chcete-li nastavit následující doplňující parametry:
   • Odsazení Vložka

     Zadejte vzdálenost mezi počáteční rovinou vložky a rovinou náčrtové vložky.

   • Zúžení

     Zadejte úhel zešikmení prodloužení vložky.

7. Zaškrtnutím možnosti Vybrání aktivujte kartu Vybrání, ve které můžete určit rozměry vybrání.
8. Klikněte na tlačítko OK.

Použijte Nástroj sady ploch.

1. Na kartě Tvárník/dutina klikněte na příkaz Vytvořit vložku.
2. Pokud chcete vytvořit smyčky profilu, aniž byste museli ručně vybírat hrany, zaškrtněte možnost Automatické smyčky profilu. K vytvoření smyčky je nutné, aby k sobě hranice ploch přiléhaly.
3. Klikněte na šipku výběru Vyberte výchozí plochu.
4. V grafickém okně vyberte výchozí plochu.

   Tip: Pokud chcete, aby k vytvoření smyček u přilehlých ploch došlo automaticky, povolte před výběrem výchozí plochy možnost Automatické smyčky profilu.
5. Klikněte na šipku výběru Vybrat hraniční plochy.
6. V grafickém okně vyberte hraniční plochu.

7. V dialogu klikněte na položku Generovat/aktualizovat sadu výběru.
8. Geometrii vytvoříte kliknutím na tlačítko Přidat sadu výběru do výběru ploch.

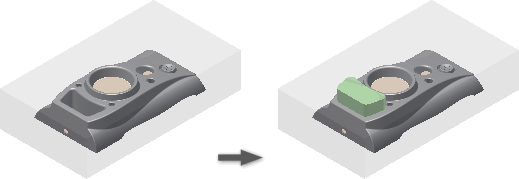

9. V podokně Ukončení klikněte na možnost Tvarování nebo Vzdálenost. Následující obrázek používá možnost Tvarování.
10. V grafickém okně klikněte na rovinu ukončení.

11. Vložku vytvoříte kliknutím na tlačítko OK.


Vytvoření vložky pomocí šablony

1. Na kartě Tvárník/dutina klikněte na příkaz Vytvořit vložku.
2. V dialogu Vložka vyberte metodu Šablona a potom vyberte šablonu z následujících typů:
   • obdélník,
   • čtverec,
   • kružnice,
   • klíč 1 – plochý,
   • klíč 2 – plochý,
   • otvor,
   • zaoblený obdélník.
3. Vyberte ve skupině Umístění typ umístění:

   Možnost	Popis
   Lineární	Vyberte v grafickém okně rovinu, na které bude ležet šablona náčrtu, a dvě referenční k umístění šablony.
   Soustředné	Vyberte v grafickém okně rovinu, na které bude ležet šablona náčrtu, a kružnici, obloukovou hranu nebo válcovou plochu k umístění šablony.
   Hodnoty UV	Vyberte v grafickém okně rovinu, na které bude ležet šablona náčrtu.

4. Ve skupině Ukončení definujte délku vložky použitím jedné z následujících metod.
   • Tvarování

     Vyberte v grafickém okně referenční povrchy nebo komponentu, která bude tvořit koncovou plochu vložky.

   • Vzdálenost

     V grafickém okně vyberte referenční komponentu, která ořízne těleso vložky.

5. Chcete-li otočit šablonu náčrtu, zadejte úhel otočení.
6. Rozbalte dialog Vložka, chcete-li nastavit následující doplňující parametry:
   • Odsazení

     Zadejte vzdálenost mezi počáteční rovinou vložky a rovinou náčrtové vložky.

   • Zúžení

     Zadejte úhel zešikmení prodloužení vložky.

7. Na kartě Vybrání určete rozměry vybrání.
8. Klikněte na tlačítko OK.

Vytvoření vložky z náčrtu

1. Na kartě Tvárník/dutina klikněte na příkaz Vytvořit vložku.
2. V dialogu Vložka vyberte metodu Z náčrtu.
   Poznámka: Tato metoda zobrazí seznam, pouze pokud existuje náčrt vložky.
3. Vyberte v grafickém okně náčrt vložky, kterou chcete vysunout.
4. Ve skupině Ukončení definujte délku vložky použitím jedné z následujících metod.
   • Tvarování

     Vyberte v grafickém okně referenční povrchy nebo komponentu, která bude tvořit koncovou plochu vložky.

   • Vzdálenost

     V grafickém okně vyberte referenční komponentu, která ořízne těleso vložky.

5. Rozbalte dialog Vložka, chcete-li nastavit následující doplňující parametry:
   • Odsazení

     Zadejte vzdálenost mezi počáteční rovinou vložky a rovinou náčrtové vložky.

   • Zúžení

     Zadejte úhel zešikmení prodloužení vložky.

6. Na kartě Vybrání určete rozměry vybrání.
7. Klikněte na tlačítko OK.

Upravení vložky

1. Klikněte v prohlížeči Mold Design pod uzlem Vložené prvky pravým tlačítkem na položku Vložka a potom vyberte položku Upravit prvek.
2. Upravte parametry v dialogu Vložka.
3. Klikněte na tlačítko OK.

Odstranění vložky

• Klikněte v prohlížeči Mold Design pod uzlem Vložené prvky pravým tlačítkem na položku Vložka a potom vyberte položku Odstranit.

Přidání dílu oříznutí pro vložku

1. Klikněte v prohlížeči Mold Design pod uzlem Vložené prvky pravým tlačítkem na položku Vložka a potom vyberte položku Přidat díl sestavy.
2. Vyberte v grafickém okně vložku nebo kolík otvoru tvárníku. Vložka, která se vztahuje k uzlu Vložka, okamžitě ořízne vybranou vložku nebo kolík otvoru tvárníku.

Odstranění dílu oříznutí pro vložku

• Klikněte v prohlížeči Mold Design pod uzlem Vložené prvky pravým tlačítkem na položku Oříznout díl sestavy uzlu Vložka a potom vyberte položku Odstranit díl sestavy.
