Vazba rovnoběžnosti způsobí, že vybrané úsečky nebo osy elips leží navzájem rovnoběžně. V 3D náčrtu je vazba rovnoběžnosti rovnoběžná s osami x, y nebo z součásti, dokud k vybrané geometrii nepřidáte vazbu ručně.
- Na pásu karet klikněte na
kartu Náčrt
panel Vazba
Rovnoběžná vazba
. - Klikněte na první úsečku nebo osu elipsy.
- Vyberte druhou úsečku nebo osu elipsy.
- Pokračujte v umísťování rovnoběžných vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

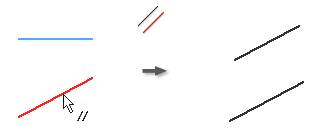

Názorná ukázka jak vytvořit rovnoběžnou vazbu
Názorná ukázka jak vytvořit rovnoběžné čáry
Poznámka: Několik úseček nebo os učiníte rychle navzájem rovnoběžné jejich výběrem a kliknutím na příkaz Rovnoběžnost.
