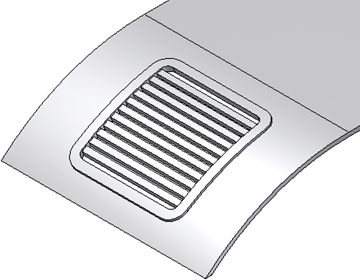

Postup při zaoblení všech hran mřížky s větším poloměrem okolo hranic mřížky a s menším poloměrem na žebrech mřížky:
- Přejděte na pás karet a klikněte na kartu
3D model
, panel Plastická součást,
možnost Zaoblení podle pravidla
. - Ujistěte se, že pro Zdroj je nastavena možnost Prvek a pro Předpis je nastavena možnost Oproti součásti.

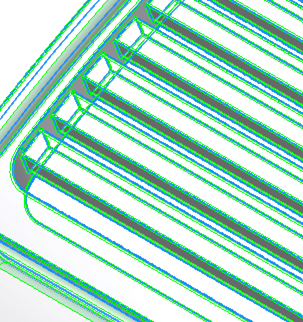

- Vyberte mřížku a zadejte odpovídající poloměr hran v průsečících mezi mřížkou a cílovým tělesem součásti.
- Kliknutím přidejte další pravidlo.
- Ujistěte se, že pro Zdroj je nastavena možnost Prvek a pro Předpis je nastavena možnost Volné hrany.
- Vyberte mřížku a zadejte vhodný poloměr pro zbývající hrany.

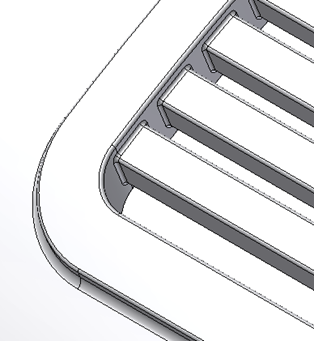

- Kliknutím na tlačítko OK dokončete zaoblení založené na pravidlech.
