Pokud není sestava RecipSaw-saved.iam otevřená, otevřete soubor a pokračujte. Jak vidíte, ačkoli máme tělo pily, nemáme komponenty ostří. Pro přidání komponent ostří není nutné opustit prostředí sestavy.
- Klikněte na kartu Sestavení a zobrazte pás karet sestavy.
- Na panelu Komponenta klikněte na možnost Umístit komponentu. Vyberte soubor Blade set.iam a klikněte na tlačítko Otevřít.

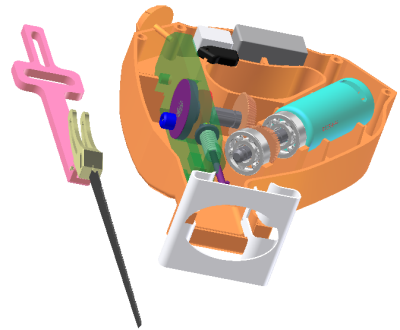

- Umístěte sadu sestavy poblíž místa, kde ji chcete sestavit.
- V prohlížeči rozbalte uzel sady sestavy a odkryjte komponenty.
- Vyberte komponentu Scottish Yoke. Na panelu nástrojů rychlého přístupu změňte vzhled na Chrom. Poznámka: Pokud obdržíte zprávu reprezentace zobrazení návrhu o asociativitě vzhledu, vyberte možnost Odstranit asociativitu a klikněte na tlačítko OK.

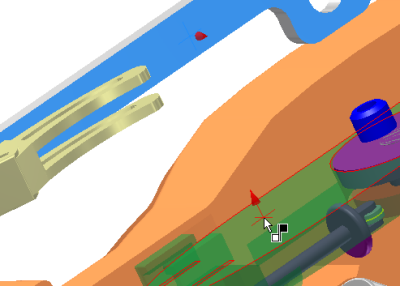

- Mezi komponenty Scottish Yoke a Vedení přidejte vazbu proti sobě a tak umístěte třmen na vrchol vodítka.

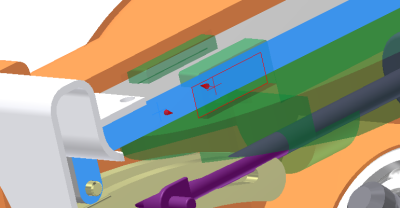

- Přidejte druhou vazbu proti sobě mezi dvě komponenty a tak umístěte třmen do drah vodítka. V prohlížeči byl pod uzlem Standardní spoje vytvořen prizmatický spoj na základě přidání těchto komponent.
