Po dokončení simulace se složka Výsledky zaplní různými typy výsledků. V grafické oblasti se zobrazí stínované vykreslení prvního režimu.
Všimněte si, že v prohlížeči pod položkou Výsledky - Modální frekvence je vedle prvního tvaru režimu (F1) značka zaškrtnutí, která označuje, že je zobrazen. Pro tvary režimů existují uzly odpovídající jednotlivým přirozeným frekvencím. V barevném grafu jsou zobrazeny relativní hodnoty posunutí. Jednotky nelze použít, protože hodnoty tvarů režimů jsou relativní. (V této fázi nemají žádnou skutečnou fyzikální hodnotu.)
Nyní můžete pomocí příkazů zobrazení, které se nacházejí na panelu pásu karet, pro vést úkony následného zpracování. Příkazy jsou popsány v nápovědě.
Přirozené frekvence pro následné zpracování studií strukturální frekvenční simulace jsou zobrazeny v prohlížeči. Dvojitým kliknutím na libovolou položku zobrazíte odpovídající 3D vykreslení tvaru režimu.
- Výsledky můžete animovat pomocí příkazu Animovat výsledky na panelu Výsledek pásu karet.

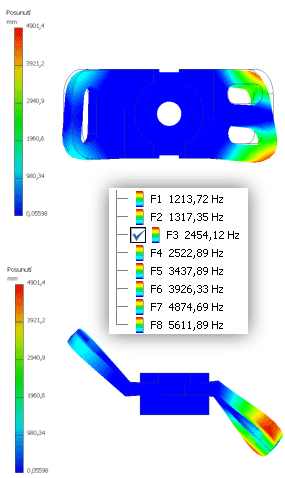

- Během přehrávání animace klikněte v nástrojích navigace po straně grafického okna na možnost Orbita. Budete-li kroužit grafikou, bude pokračovat přehrávání animace.Poznámka: Následující obrázek zobrazuje rámovou konstrukci z animace režimu F3.
- Klikněte na tlačítko OK.
- V seznamu přirozených frekvencí prohlížeče Výsledky dvakrát klikněte na výsledky režimu F3. Zobrazí se příslušný režim.
