Položka Výsledky Prohlížeče simulace je zaplněn výsledky simulace.
My však k přístupu k návrhu a optimalizaci hmotnosti používáme Parametrickou tabulku a možnosti vizualizace.
- Na pásu karet na panelu Správa klikněte na položku Parametrická tabulka.

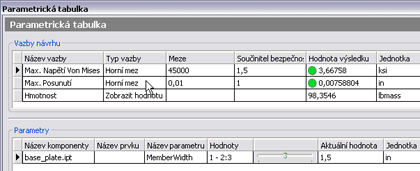

- V Parametrické tabulce si ve dvou buňkách Hodnota výsledku všimněte přítomnosti zeleného kroužku. Zelený kroužek udává, že Hodnota výsledku leží v rozmezí asociovaných součinitelů bezpečnosti.

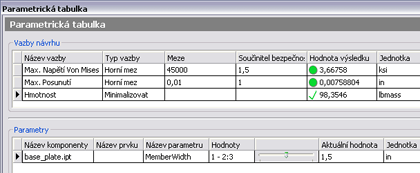

- Změňte typ vazby Hmotnost na Minimalizovat.
Parametrické hodnoty se změní tak, aby se zobrazila konfigurace s nejmenší hmotností, která odpovídá daným vazbám. V tomto případě byla hodnota šířky původního pro filu 2 palce. Optimalizovaná konfigurace je 1,5 palce, čímž se sníží hmotnost.
Poznámka: Posunete-li posuvníkem tak, aby se zobrazila aktuální hodnota 1,0, tabulka se aktualizuje a uvidíte, že maximální posunutí přesahuje kritéria součinitele bezpečnosti. Tento stav oznamuje červený čtvereček vedle Hodnoty výsledku.
