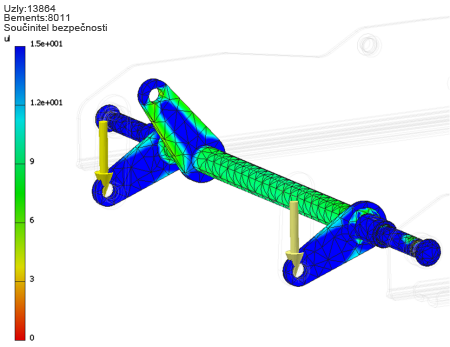

Když simulace dokončí výpočty, grafická oblast se aktualizuje a zobrazí:
- trojrozměrný diagram a typ výsledku,
- vyhlazené stínování zobrazující rozložení napětí,
- pruh barev, který určuje rozsah napětí,
- informace o síti včetně počtu uzlů a prvků,
- údaje jednotek,
- uzel Výsledek v prohlížeči je zaplněn podřazenými uzly pro různé výsledky podle typu analýzy.
U statistické analýzy je výchozím výsledkem Napětí Von Mises au modální analýzy Frekvence 1. Zobrazte výsledky pomocí příkazů zobrazení a uzlů Výsledky v prohlížeči. Tyto nástroje umožňují zobrazení velikosti napětí působících v celé komponentě, deformací komponenty a koeficientu bezpečnosti. U modální analýzy můžete zobrazit režimy přirozených frekvencí.
Příkazy zobrazení jsou povoleny a nacházejí se na panelu Zobrazení na kartě Pevnostní analýza. Výchozí režim zobrazení vyhlazuje kontury.
Různé sady výsledků zobrazíte rozbalením uzlu Výsledek a odkrytím podřazených uzlů. Když například spustíte statickou analýzu, zaplní prohlížeč podřazené uzly výsledků pro napětí Von Mises, první hlavní napětí, posunutí, koeficient bezpečnosti a další.
Chcete-li zobrazit jiné sady výsledků, dvakrát klikněte na příslušný uzel prohlížeče. Při prohlížení výsledků můžete:
- změnit panel barev tak, aby se zvýraznily ty úrovně napětí, které jsou důležité,
- porovnat výsledky s nedeformovanou geometrií,
- zobrazit síť použitou pro dané řešení,
- použít stínování obrysů,
- zobrazit umístění maximálních a minimálních výsledků,
- používat stejné měřítko ve všech sadách výsledků Použitelné při skrývání různých součásti v pohledu výsledků nebo při práci s více konfiguracemi v parametrických studiích.
- zobrazit okrajové podmínky,
- Upravte zobrazení posunutí, k úpravě deformací modelu grafické prezentace.
- animovat posunutí v řadě kroků,
- vytvořit video s animací posunutí,
- zobrazit dvourozměrná vykreslení konvergence (křivku přesnosti výsledků),
- zjišťovat hodnoty v konkrétních bodech.
