Zešikmení je zúžení, který můžete použít na určené plochy prvku. Použijte zešikmení k naklonění jedné nebo více ploch v součásti, abyste ji mohli získat z formy. Při navrhování konstrukčních prvků pro formované nebo zkosené součásti můžete použít zešikmení pomocí zadáním kladného nebo záporného úhlu zúžení pro vysunutí nebo tažení. Chcete-li přidat zešikmení k existujícímu prvku nebo k jednotlivým plochám, použijte příkaz Zešikmení plochy.
Při použití zešikmení u plochy je výsledek operace dán vztahem mezi směrovým vektorem a pevnou hranou, plochou nebo rovinou.
Vyberte hrany nebo osy k určení směru vyklopení (formy ze součásti) a úhlu zešikmení. Úhel zúžení se počítá od pevné hrany (plus tečné hrany), jedné nebo více souvislých hran nebo pevné roviny.
Zešikmení použité z vybraných ploch nebo hran
Vybrat můžete jednu plochu nebo více souvislých hran na jednu plochu.
První výběr určí jednu plochu a jednu pevnou hranu.

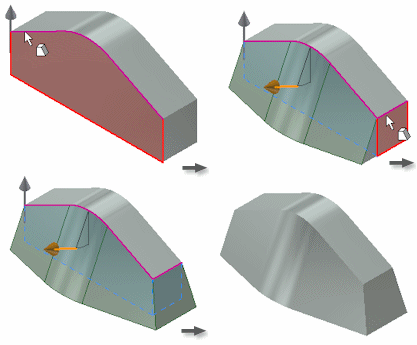

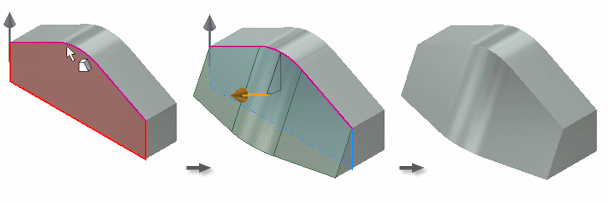

Chcete-li provést zešikmení kolem řetězu ploch, pokračujte ve výběru jednotlivých hran na ploše. Případně můžete zrušit výběr stisknutím klávesy CTRL a kliknutím na hranu nebo plochu.

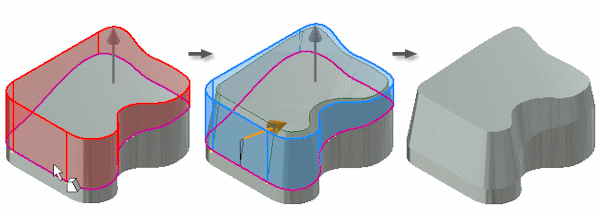

Tento příklad zobrazí rozdělenou plochu. Pokud vyberete plochu součásti blízko hrany vytvořené rozdělením, budou vybrány všechny tečné přilehlé plochy. Tento výběr také určí hranu vytvořenou rozdělením jako pevnou hranu.
Zešikmení použité z pevné roviny
Výběrem plochy nebo pracovní roviny lze určit pevnou rovinu a směrový vektor. Ve výchozím nastavení je vektor kolmý k pevné rovině, ale lze jej otočit. Pevná rovina se stane místem otáčení zešikmení.
Tyto příklady ukazují vlivy několika typů pevných rovin.

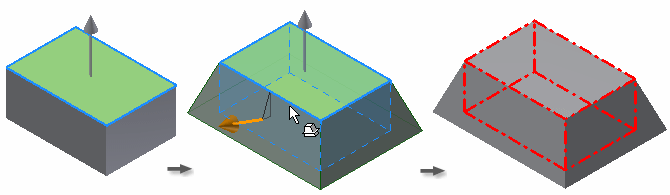

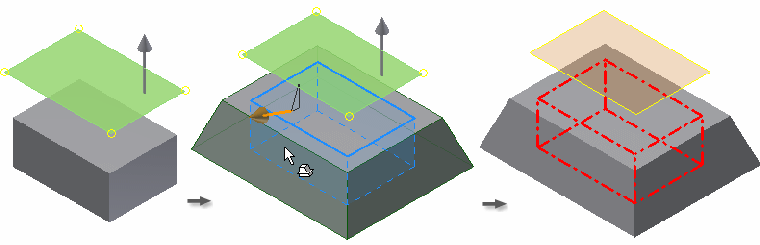

Pevná horní plocha
Pevná horní rovina nastaví směrový vektor směrem nahoru. Všechny boční plochy jsou zešikmené, pod pevnou rovinu je přidán materiál.

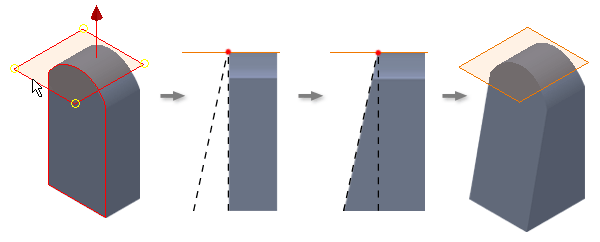

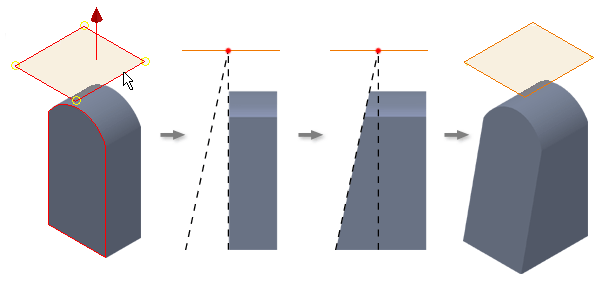

V následujícím příkladu je pevná pracovní rovina tečná se zakřivenou plochou. Vybraná plocha se točí kolem pevné roviny, do modelu je přidán materiál.

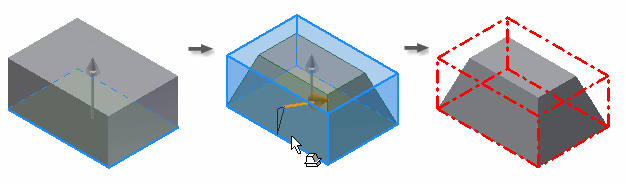

Pevná dolní plocha
Směrový vektor je nastaven směrem nahoru od pevné dolní plochy. Všechny strany jsou zešikmeny, nad pevnou rovinou je odstraněn materiál.

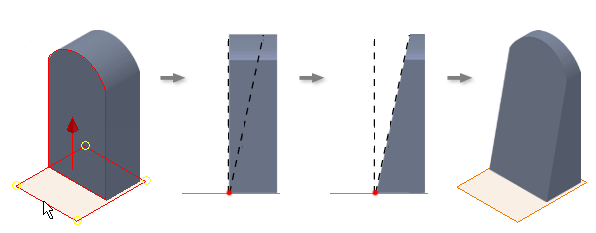

V následujícím příkladu je dolní plocha pevná a směr vyklopení je nastaven směrem nahoru. Materiál je odstraněn podle směrového vektoru pomocí dolní plochy jako bodu otáčení.

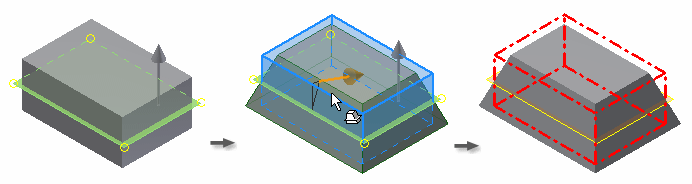

Pevná pracovní rovina
Směrový vektor nahoru je nastaven od pevné pracovní roviny. Úhel zešikmení přidá materiál pod pevnou rovinu a odstraní ho podle směrového vektoru.

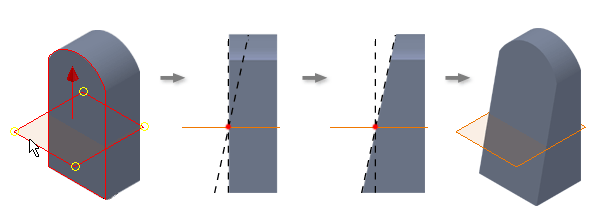

V následujícím příkladu je pracovní rovina pevnou rovinou. Materiál je odstraněn podle směrového vektoru nad pevnou rovinou a přidán pod pevnou rovinu.
Pevná odsazená rovina
Směrový vektor nahoru je nastaven od pevné odsazené roviny. Úhel zešikmení přidá materiál pod pevnou rovinu, s úhlem počínajícím v průsečíku plochy s pevnou rovinou.
V následujícím příkladu je odsazená pracovní rovina vybrána jako pevná rovina. Vybraná plocha se točí kolem pevné roviny, do modelu je přidán materiál.

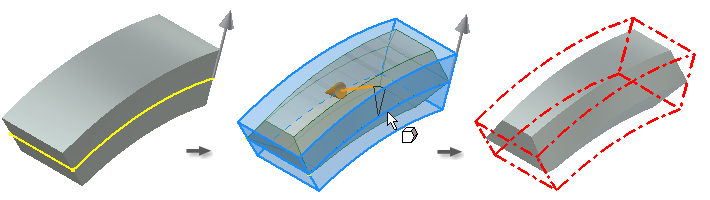

Zešikmení použité pomocí čáry přerušení
Chcete-li vytvořit čáru přerušení, můžete vybrat 2D nebo 3D náčrt. Zešikmení bude použito nad a pod vybranou geometrií. Všechny plochy, které protínají čáru přerušení, jsou vybrány a zahrnuty do zešikmení.

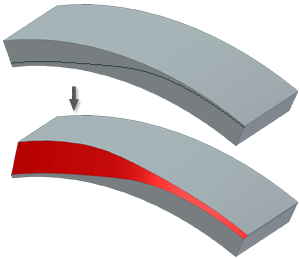

Zešikmení se vztahuje na všechny plochy, které protínají čáru přerušení. Můžete použít jiný úhel zešikmení pod a jiný nad čarou přerušení.
