Upravte součást na místě a k součásti přidejte jednotlivé kolíky a zástupce odkazové značky. Konektory jsou již v sestavě umístěny.
Názvy jednotlivých kolíků ve zvolené součásti jsou jedinečné. Zadaný název svorky je také názvem zvláštního konstrukčního prvku pracovního bodu uvedeného v prohlížeči.
Přidejte svorky do sestavy

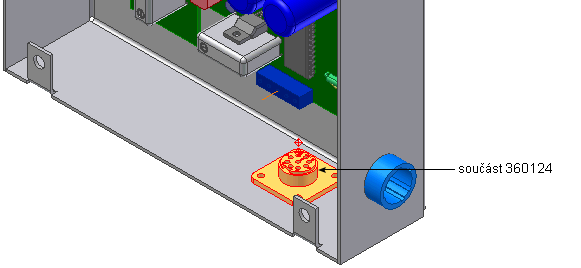

- V prohlížeči umístěte kurzor nad součást 360124.
Součást se v grafickém okně zvýrazní, takže bude zřejmé, která součást je určena k úpravám.
- V prohlížeči dvakrát klikněte na název součásti, kterou chcete upravit.
- V prohlížeči modelu odstraňte pracovní body 1 až 9. Tyto body vytvoříte znovu v dalších krocích.
-
Na pásu karet klikněte na
kartu 3D Model
panel Svazek
Svorka

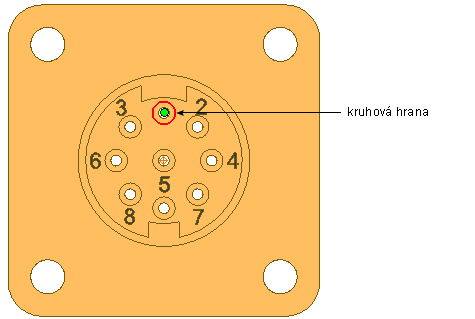

. - Natočte a přibližte pohled, aby se součást zobrazila jako na následujícím obrázku. Vypněte viditelnost součástí, které zakrývají pohled.
- Kliknutím na zobrazenou kruhovou hranu zvolte středový bod.

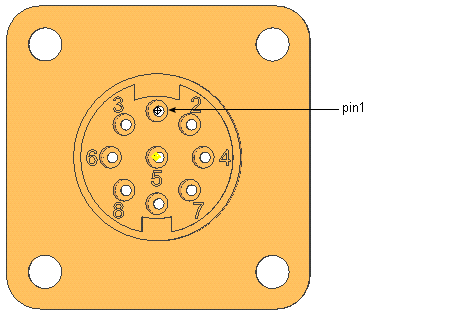

- V dialogu Název kolíku použijte výchozí název kolíku 1 a klikněte na
. Kolíku 1 je přidán pracovní bod představující kolík.
- Definujte svorku pro díru 2:
- Vyberte kruhovou hranu.
- Potvrďte název kolíku 2.
- Klikněte na položku .
- Opakováním těchto kroků definujte kolíky pro jednotlivé označené díry a díru 9 umístěnou mezi dírami 7 a 8. Pojmenujte svorky podle čísel popisků. Například u díry označené jako 3 pojmenujte svorku 3 atd.
- Když chcete ukončit režim Umístit kolík, klikněte pravým tlačítkem myši a zvolte položku Hotovo.
