- Další spoj, který budeme přidávat, je spoj mezi sadou ostří a zdvihátkem, aby se zdvihátko pohybovalo ve svěrce ostří.
Než vytvoříte spoj, zamkněte prizmatický spoj mezi komponentami Vodítko a Zdvihátko. Tímto postupem zabráníte pohybu souvisejících komponent a umožníte efektivnější práci výpočetního modulu.
Klikněte pravým tlačítkem na spoj Prizmatický:3 (Vodítko:1, Zdvihátko:1) a vyberte možnost Uzamknout stupně volnosti.
- Na liště pásu karet kliknutím na kartu Dynamická simulace zobrazte příkazy simulace. Nyní přidejte posuvný spoj.
- Na panelu Spoj klikněte na možnost Vložit spoj. Z rozevíracího seznamu vyberte položku Posuvné: Křivka válce. Jako vstup 1 vyberte profil výřezu ve svěrce listu, v němž se pohybuje zdvihátko.

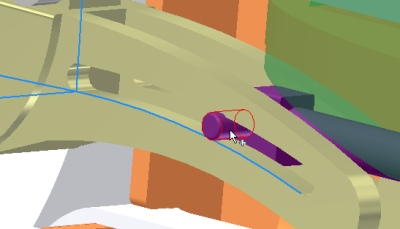

- Jako vstup 2 vyberte válcovou plochu zdvihátka, která se pohybuje ve výřezu. Klikněte na tlačítko OK.
- Odemkněte prizmatický spoj.
Tím je dokončena kapitola o přidávání komponent a spojů do sestavy. V této kapitole jste se naučili:
- přidat komponenty sestavy, zatímco se nacházíte v prostředí simulace,
- přidat vazby sestavy a vidět, jak automaticky vytváří standardní spoje,
- přidáním spojů simulovat mechanické podmínky v rámci sestavy.
| Další informace | Umístění |
|---|---|
| Výukový program | Simulace - Základy - Součást 2 |
