Vytvoříme řadu geometrických konfigurací zahrnujících tloušťku modelu k zajištění optimalizace hmotnosti. Doplnění parametrů do parametrické tabulky je povinné.
Přidání parametrů do parametrické tabulky
- Na panelu Správa klikněte na příkaz Parametrická tabulka.
- Přejděte do prohlížeče, klikněte pravým tlačítkem myši na položku součásti přímo pod položkou Simulace (Parametrická) a vyberte položku Zobrazit parametry.
- V dialogu Vybrat parametry zaškrtněte políčko vlevo od parametru s názvem d2, 12 mm.
- Klikněte na tlačítko OK.
Po identifikaci parametru, který chceme použít, bude nutné pro tento parametr definovat rozsah a vygenerovat odpovídající geometrické konfigurace.
Definování rozsahu parametru
- Do buňky Hodnoty pro položku Vysunutí 1 d2 zadejte rozsah 6-12. Hodnoty musí být ve vzestupném pořadí.
- Stisknutím klávesy Enter tyto hodnoty potvrďte. Kliknete-li do políčka Hodnota, zobrazí se nyní hodnota 6-12:3. To znamená, že se nyní v rozsahu vyskytují tři hodnoty. Tyto hodnoty jsou rovnoměrně rozděleny mezi prvním a třetím číslem; hodnoty jsou tedy 6, 9 a 12.Poznámka: Číslo za dvojtečkou určuje další požadované konfigurace s výjimkou základní konfigurace. Základní konfigurace je 12 mm a dvě další konfigurace jsou 6 mm a 9 mm.
Po určení rozsahu parametrů můžeme na základě hodnot rozsahu vytvořit různé konfigurace.
Vytvoření konfigurací
- Klikněte pravým tlačítkem myši na řádek parametrů tabulky a vyberte položku Vytvořit všechny konfigurace. Tím zahájíte proces vytvoření modelu.

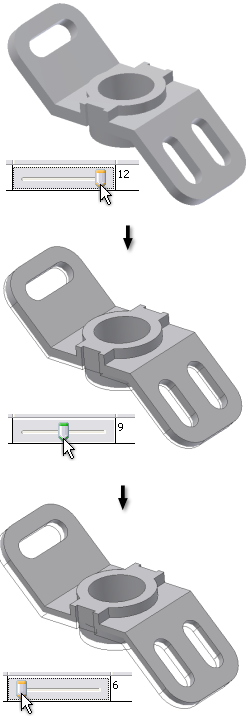

- Po dokončení opětovného vytvoření modelu sledujte posunováním posuvníku vytváření různých tvarů.
Parametrickou tabulku jsme dosud nedokončili, proto ji nezavírejte.
