Úprava kót náčrtu

Nejprve upravte kóty náčrtu:

1. Dvojitým kliknutím na položku Náčrt 1 v prohlížeči zapněte režim Náčrt.
2. V grafickém okně klikněte pravým tlačítkem a vyberte příkaz Zobrazení kótyVýraz.
3. V základně náčrtu dvojitě klikněte na horizontální kótu 10 mm.

4. Zadejte do dialogu Upravit kótu základní hodnotu.

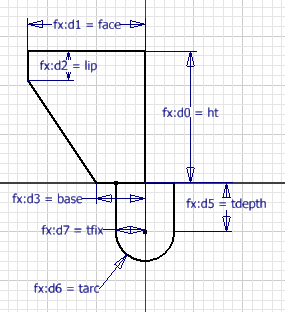

5. Nahraďte ostatní kóty parametry řízenými tabulkou podle zobrazení.
   Poznámka: U názvů parametrů se rozlišují malá a velká písmena. Neplatné názvy parametrů se zobrazí červeným textem.

6. Přejděte na pás karet a klikněte na kartu Náčrt panel Konec Dokončit náčrt.
