Pomocí příkazů Bod nebo Pevný bod na kartě 3D model na panelu Pracovní konstrukční prvky vyberte v souboru součásti vrcholy, průsečíky hrany a osy, průsečíky třech neparalelních ploch nebo rovin a další pracovní prvky modelu jako pracovní body. Pracovní body lze také vytvořit jako vstup pro jiný příkaz pracovního konstrukčního prvku, který vyžaduje, abyste vybrali bod.
V souboru sestavy použijte příkazy bodu na kartě 3D model. Pracovní body lze vytvořit v průsečíku ploch součásti, hran, vrcholů a pracovní geometrie, která rozšiřuje hierarchické úrovně v sestavě.
Pracovní body lze umístit na díry a výřezy v plochách součástí, plochách modelu, konstrukčních plochách a plochách základny. Při aktivním režimu výběru smyčky můžete umístit pracovní bod na jednu nebo více uzavřených smyček.
Pracovní prvky jsou abstraktní konstrukční geometrie, která se používá, když geometrie nedostačuje k vytvoření a umístění nových konstrukčních prvků. Chcete-li ustálit polohu a tvar konstrukčních prvků, spojte je vazbami s pracovními konstrukčními prvky.
Pracovní body lze umístnit nebo promítnout na plochách součásti, lineárních hranách nebo na oblouku nebo kruhu. Pracovní body lze spojit vazbami se středy oblouků, kruhů a elips.
Použití pracovních bodů
- Označení středů hřídele a pole
- Definování souřadnicových systémů
- Definování rovin (tři body)
- Definování 3D trajektorií

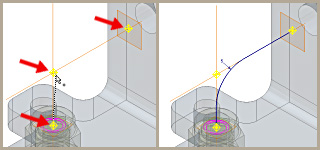

Při tvorbě 3D tažení můžete umístit pracovní bod v průsečíku pracovních os a pracovních rovin. Kliknutím na pracovní body a vrcholy existujících součástí definujte trajektorii tažení.
Rozdíly mezi uvolněnými a pevnými pracovními body
Pevné pracovní body mají všechny stupně volnosti odstraněny a jsou proto v prostoru pevné. Pohyblivý pracovní bod může být přemístěn pomocí kót nebo vazeb.
Použijte v souboru součásti příkaz Pevný bod. Když vytvoříte pevný pracovní bod v souboru součásti, příkaz 3D posun/otočení bude dostupný a můžete pomocí něj určit jisté operace vzhledem k pevnému pracovnímu bodu. Nebo k pozdějšímu přemístění pracovního bodu použijte možnost 3D posun/otočení z místní nabídky.
V sestavě vytvořte nejprve pracovní bod, klikněte pravým tlačítkem a potom vyberte z místní nabídky položku Pevné. Příkaz 3D posun/otočení není v souboru sestavy dostupný.
Poloha pevného pracovního bodu
Chcete-li pracovní bod v souboru součásti učinit pevným, vyberte jej v prohlížeči, klikněte pravým tlačítkem a vyberte Ukotvit.
- Pozice pracovního bodu je původně určena geometrií, kterou jste vybrali k vytvoření. Když vyberete položku Pevné, vztah s vybranou geometrií se odstraní. Pracovní bod zůstává upevněn v prostoru, i když je vybraná geometrie odstraněna nebo je změněna její velikost.
Pokud odstraníte zaškrtnutí u možnosti Pevné, asociativní vztah je obnoven. Změnou ve vybrané geometrii se změní pozice pracovního bodu.
- Použijete-li příkaz 3D posun/otočení k úpravě pracovního bodu, vztah s původní vybranou geometrií je trvale odstraněn. Asociativní vztah s původní geometrií použitou k vytvoření pracovního bodu nelze obnovit.
Když použijete příkaz Pevný pracovní bod na kartě 3D model vytvořený pracovní bod nebude mít žádnou asociaci s ostatní geometrií. Je pevně umístěn v souřadnicích X, Y a Z, které byly použity při jeho vytvoření.
Změny pevného pracovního bodu
V souboru součásti klikněte v prohlížeči pravým tlačítkem na pevný pracovní bod a vyberte jednu z následujících voleb:
- Zapněte možnost 3D posun/otočení.
Jestliže byla použita geometrie k umístění pracovního bodu, není již asociována s pracovním bodem. Pracovní bod zůstává pevný.
- Vyberte možnost Předefinovat prvek.
Pracovní bod se stane asociovaný s novou geometrií, kterou vyberete. Změnou v této geometrii se změní pozice pracovního bodu.
