V tomto příkladu dosáhneme konstantní tloušťky stěny v průsečíku prvku a součásti. Konstantní tloušťka stěny je častým požadavkem plastových výlisků.
- Přejděte na pás karet a klikněte na kartu
3D model
, panel Plastická součást,
možnost Zaoblení podle pravidla
. - Nastavte možnost Zdroj na Prvek a vyberte pouzdro. Nastavte možnost Pravidlo na hodnotu Oproti součásti. Zrušte zaškrtnutí možnosti Všechny vnější. Zadejte vhodné zaoblení pro vnější část součásti.
- Kliknutím přidejte další pravidlo. Nastavte možnost Zdroj na Prvek a vyberte stejné pouzdro. Nastavte možnost Pravidlo na hodnotu Oproti součásti. Tentokrát zrušte zaškrtnutí možnosti Všechna vnitřní. Zadejte poloměr, který se rovná poloměru v předchozím pravidle a je zvětšený o tloušťku součásti.

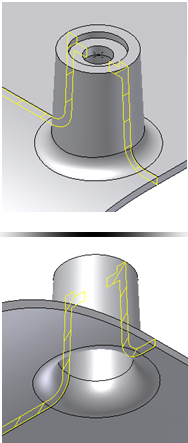

- Klikněte na tlačítko OK. Zaoblení založené na předpisu bylo dokončeno a součást má v průsečíku pouzdra a tělesa součásti konstantní tloušťku.
