Po otevření souboru součásti si v Prohlížeči modelu všimněte jednoho náčrtu - Náčrt 1. Klikněte na položku Náčrt1 a uvidíte, že veškerá geometrie v grafickém okně je zvýrazněna. Jeden 2D náčrt můžete použít k vytvoření celé geometrie, pak vhodnou geometrii seskupit do bloků náčrtů.

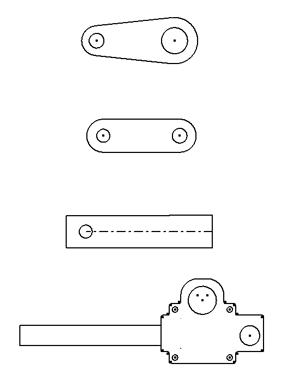

- Pomocí příkazů navigace, například Zobrazit plochu a Lupa okna, umístěte geometrii náčrtu do grafického okna, jak je znázorněno.
- V Prohlížeči modelu dvakrát klikněte na Náčrt1.
- V okně vyberte geometrii nejnižší úrovně a klikněte na příkaz Vytvořit blok
na panelu Rozvržení na kartě Náčrt.
Poznámka: Můžete předem zvolit geometrii a aktivovat příkaz Vytvořit blok nebo můžete aktivovat příkaz a pak zvolit geometrii. - Pro název bloku zadejte Sestava šnekového kola. Dále můžete definovat bod vložení a přidat popis. Bod vložení se nachází v místě, kde se po umístění instancí bloku ke kurzoru připojí blok náčrtu.
- Klikněte na tlačítko OK. Tím byl vytvořen blok náčrtu.
- V Prohlížeči modelu rozbalte Náčrt1. Zastavte kurzor nad instancí bloku náčrtu
, Sestava šnekového kola:1. V grafickém okně se zvýrazní asociovaná geometrie náčrtu. Příkaz Vytvořit blok vytváří definici bloku náčrtu ve složce Bloky
a nahrazuje původní 2D geometrii náčrtu instancí bloku. Rozbalením složky Blocks zobrazte položku definice bloku Sestava šnekového kola. - Můžete vytvořit více bloků náčrtu, aniž byste zavřeli dialog Vytvořit blok. Na kartě Náčrt klikněte na příkaz Vytvořit blok a zvolte zobrazenou geometrii. Zadejte Spojovací tyč jako Název a klikněte na příkaz Použít. Blok je vytvořen a dialog čeká na volbu geometrie pro další blok.
- Zvolte zobrazenou geometrii a vytvořte blok náčrtu Destička článku .
- Zvolte zobrazenou geometrii a vytvořte blok náčrtu Destička čepu.
- Ukončete náčrt a uložte soubor.
