Přidání vazby do vstupu

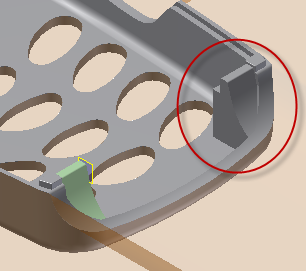

V této části použijete standardní vazby sestavy k navázání vstupu. Poloha umístění bude zrcadlovým obrazem vstupu vytvořeným pro uživatele.

1. V prohlížeči modelu dvojitým kliknutím aktivujte uzel Mold_Top_Top_PZ: 1.
2. V prohlížeči modelu rozbalte uzel Mold Top_Top_MP:1 a zkontrolujte přidané vazby.
3. Přejděte na pás karet a klikněte na kartu Sestavení > panel Umístění > Navázat.
4. V dialogu Umístit vazbu se ujistěte, zda je vybrán typ proti sobě .

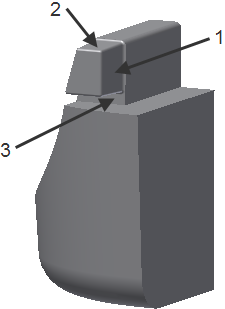

5. Vyberte povrch označený 1 na následujícím obrázku jako referenci Prvního výběru. Tento povrch je formovatelnou součástí komponenty.

6. Vyberte povrch označený 1 na následujícím obrázku jako referenci Druhého výběru. Tento povrch je umístěným vstupem komponenty.

7. Klikněte na tlačítko Použít.

Poznámka: Zvažte použití příkazu na panelu Poloha k přetažení komponenty pryč z její aktuálně zavazbené polohy. Referenční povrchy je možné vybrat snadněji.

1. Pokračujte v navazování vstupu pomocí vazeb proti sobě:
   • Vazba proti sobě označená 2 ve dvou předchozích obrázcích.
   • Vazba proti sobě označená 3 ve dvou předchozích obrázcích.

   Plně navázaný vstup se zobrazí stejně jako na následujícím obrázku.


2. Pokud je součást zcela navázána, klikněte na tlačítko zrušit v dialogu Umístit vazbu a uzavřete dialog.
3. Chcete-li opustit prostředí sestavy, klikněte na kartu Sestava > panel Návrat > Zpět.
4. Na pásu karet klikněte na kartu Tvárník/dutina > panel Konec > Dokončit tvárník/dutinu.
5. V prohlížeči návrhu formy rozbalte uzly Reprezentace > Zobrazení a poté dvakrát klikněte na položku Zobrazení1.
   Poznámka: Zobrazení můžete nastavit také v rozevírací nabídce zobrazení reprezentace na pásu karet.
6. Na klávesnici stiskněte tlačítko F6 a vraťte se do Výchozího pohledu. Sestava modelu se zobrazí jako v následujícím obrázku.

7. Kliknutím na panelu Rychlý přístup na tlačítko Uložit uložíte sestavu.
