Po spuštění generátoru komponent čelních ozubených kol se otevře karta Návrh. Zde můžete zadat určité parametry, definovat umístění čelních ozubených kol a vybrat způsob výpočtu.
Karta Návrh je rozdělena na několik skupinových rámečků s těmito možnostmi:

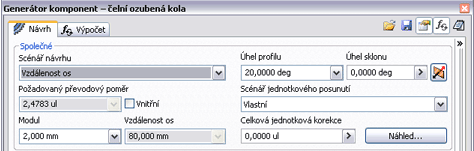

Obecné
Oblast obsahuje společné parametry pro obě kola, jako je modul nebo úhel sklonu/úhel stoupání.
Rozevírací nabídka Scénář návrhu obsahuje pět možností návrhu a výpočtu. V závislosti na výběru scénáře návrhu budou na kartě Návrh povolena příslušná pole úprav. Každá metoda vyžaduje jiné vstupní parametry.
Kolo 1, Kolo 2
Oblast obsahuje parametry, které se liší pro kolo a kolo, jako je například počet zubů nebo šířka ozubení. Dále se zde nacházejí příkazy specifikace umístění kola 1 a kola 2.
Pomocí rozevíracího seznamu vyberte typ kola a vložte: komponentu, prvek nebo žádný model.

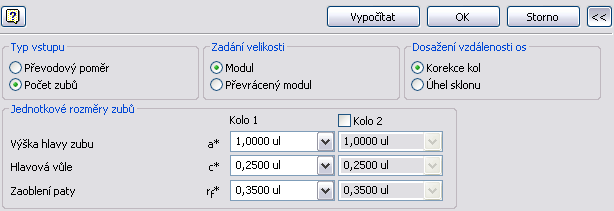

Další možnosti
Kliknete-li na příkaz
Další možnosti umístěný v pravém dolním rohu karty Návrh, otevře se oblast s dalšími možnostmi návrhu čelních ozubených kol. Vyberete-li například ve skupinovém rámečku Typ vstupu položku Počet zubů, bude tato položka označovat, že počet zubů je známá hodnota.
Výsledky
Dvojitým kliknutím na dvojitou čáru vpravo nebo kliknutím na šipku zobrazíte podokno Výsledky se seznamem vypočítaných hodnot. Šedě označené hodnoty označují, že výsledky neodpovídají hodnotám vloženým na kartě Návrh. Kliknutím na tlačítko Výpočet získáte výsledky pro aktuální zadání.
