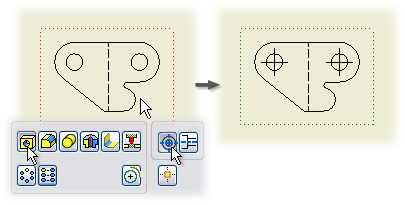

- Vyberte jeden či více výkresových pohledů nebo náčrtů, klikněte pravým tlačítkem a vyberte možnost Automatické osy. Poznámka: Příkaz Automatické osy je k dispozici jen tehdy, když jsou všechny výběry pro vytvoření automatických os platné. V rastrových výkresových pohledech nelze automatické osy vytvořit.
- V dialogu Nastavení osy vyberte prvky, které dostanou osy.
- Nastavte kolmé nebo rovnoběžné promítání.
- Nastaví meze konstrukčních prvků tak, aby lícovaly s automatickými osami:
- Do pole Práh poloměru zadejte minimální a maximální poloměr, abyste vynechali prvky, které nespadají do daného rozsahu.
- Do pole Hranice úhlu oblouku zadejte minimální úhel, čímž vynecháte prvky s menším úhlem.
Tip: Výchozí hodnoty automatických os můžete nastavit na kartě Výkres v dialogu Nastavení dokumentu.
