- V prohlížeči klikněte pravým tlačítkem myši na složené opravné těleso s chybami a vyberte položku Odstranit. Poznámka: Nechcete-li odstranit jeho původní tvary, můžete těleso v aktuálním návrhu zvýraznit a vybrat možnost Vypnout prvky.
- Rozbalte složku Objemová tělesa a zapněte viditelnost svrchní desky stolu.

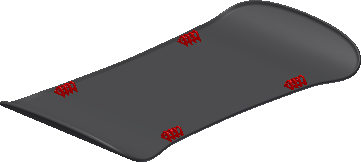

- Změňte pohled na dolní izometrický jako na následujícím obrázku.
Klikněte na příkaz Kombinovat. - Jako základní výběr vyberte svrchní desku stolu.
- Jako těleso nástroje vyberte šablonové a zrcadlené úchytky.
- Klikněte na tlačítko OK. Tělesa se sloučí do jediného objemového tělesa.

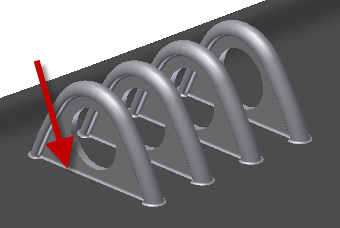

- Abyste návrh dokončili, přidejte zaoblení poloměrem o hodnotě 0,05 v průniku každé montážní úchytky s tělem stolu.

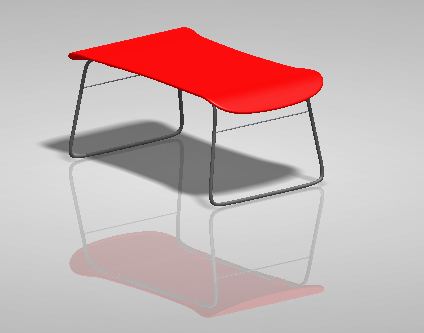

- Ve složce Objemová tělesa zapněte viditelnost podstavce.
Volitelné: Chcete-li převést součást s více tělesy v sestavení na jednotlivé součásti, klikněte na příkaz Vytvořit komponenty na kartě Správa.
Blahopřejeme. Dokončili jste výukový program oprav.
