Operace publikování konektorů slouží k úpravám konektorů pomocí nastavení specifických pro modul Kabely a svazky. Aby byly konektory vhodné pro použití s plochými kabely, musí být publikovány. Možnost zobrazení přirozeného zakřivení funguje pouze mezi vytvořenými konektory.
- Pokud není již otevřený, vyhledejte a otevřete soubor Enclosure_Assembly_basics.iam.
- V prohlížeči sestavy dvojitě klikněte na součást 360124.
- Na kartě Správa panelu Vytvořit klikněte na položku Vytvoření konektoru.

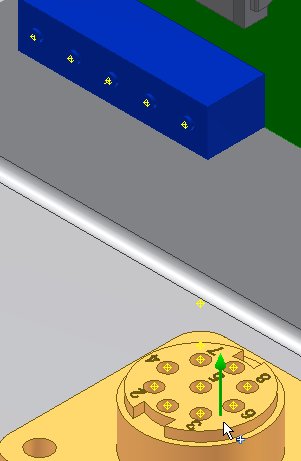

- Lze definovat různé charakteristiky konektoru, ale pro tento výukový program musíte definovat pouze směr od konektoru ven. Klikněte na plochu součásti 360124, jak je znázorněno na obrázku. Šipka Směr ven musí být podle obrázku.
- Kliknutím na tlačítko OK potvrďte změny.
- V dialogu Výsledek vytvoření klikněte na tlačítko OK. Kliknutím na položku Návrat dokončete úpravu součásti.
- Pomocí stejných kroků vytvořte konektory ze součásti jak LTP, tak 360575. Ve všech případech musí šipka Směr ven směřovat dovnitř sestavy pouzdra.
- Uložte soubor a asociované součásti.
