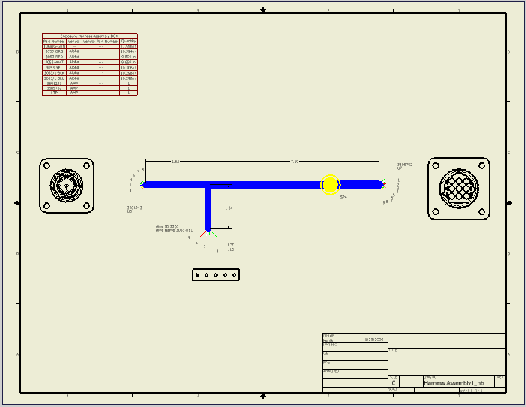

Umístění a úprava pohledů konektorů na formovací desce

Konektory nejsou umísťovány na formovací desku automaticky spolu s asociovanými svazky, ale lze je umísťovat pomocí příkazu Konektor. Výchozí vlastnosti zobrazení lze nastavit před umístěním konektorů nebo je možné u vybraných konektorů výchozí hodnoty během umísťování přepsat. Výchozí hodnoty jsou nastaveny v dialogu Nastavení formovací desky, na kartě Zobrazení. Podle výchozího nastavení jsou všechny pohledy konektorů umístěny.

Základní pohledy konektorů nejsou asociativní se souvisejícími drátěnými čepy. V případě přesunutí drátěných čepů zůstávají přiřazené konektory na místě.

Poznámka: Chcete-li před umístěním konektorů ověřit, že je parametr RefNav nastaven správně, zkontrolujte seznam konektorů. Konektory lze umísťovat i bez parametru RefNav.

Umístění jednoho nebo více pohledů konektorů

1. Vytvořte nový výkres formovací desky nebo otevřete existující.
2. Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Konektor .
   Poznámka: Tento příkaz bude dostupný po kliknutí na tlačítko Dokončit náčrt.
3. V dialogu Umístit pohledy konektorů proveďte některou z těchto akcí:
   • Chcete-li umístit všechny pohledy konektorů, klikněte na tlačítko Vybrat vše nebo OK.
   • Chcete-li změnit atributy zobrazení, zadejte hodnotu vzdálenosti a vyberte orientaci nebo měřítko. V nabídce Styl klikněte na tlačítko k zobrazení nebo odebrání skrytých čar a vyberte stínované zobrazení.
   • Chcete-li vyloučit jeden nebo více pohledů konektoru, zrušte zaškrtnutí příslušných políček nebo klikněte na položku Zrušit vše.
4. Klikněte na tlačítko OK.
5. Chcete-li rychle umístit další neumístěné konektory, klikněte pravým tlačítkem myši na grafické okno, vyberte příkaz Opakovat umístění pohledů konektorů a zopakujte krok 3 nebo klikněte na tlačítko Ano.

Poznámka: Chcete-li skončit bez umístění pohledů konektorů, klikněte na tlačítko Storno.

Úprava pohledů konektorů

Při úpravách základního pohledu konektoru je možné změnit orientaci, styl, měřítko a popis.

1. Ve výkresu formovací desky klikněte pravým tlačítkem myši na pohled konektoru a vyberte příkaz Upravit orientaci pohledu.
2. V dialogu Výkresový pohled podle potřeby změňte nastavení:
   • V seznamu Orientace klikněte na standardní orientaci.
   • V oblasti Styl klikněte na tlačítko zobrazení stylu.
   • Zadejte nebo vyberte nové měřítko či popis. Kliknutím na tlačítko zapněte nebo vypněte viditelnost.
3. Klikněte na tlačítko OK.

Odstranění pohledů konektorů

Chcete-li odstranit pohled konektoru, klikněte na něj pravým tlačítkem myši a vyberte příkaz Odstranit.
