Informace o tomto výukovém programu

Vývoj a publikování uživatelského kolena k použití ve stylu čar samoodvodnění

Kategorie

Trasované systémy

Potřebný čas

30 minut

Použitý soubor výukového programu

Připojte se k Obsahovému centru a otevřete knihovnu ke čtení a zápisu.

Pokud žádná knihovna ke čtení a zápisu není dostupná, ve výukovém programu bude předveden způsob, jak ji lze vytvořit.

Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

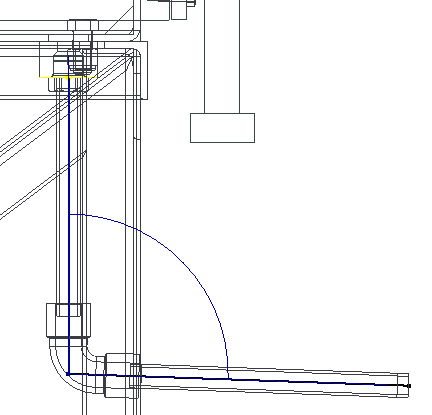

Čáry samoodvodnění zajišťují stoupání nebo klesání, aby působením zemské gravitace docházelo k odvodnění vedení. Například části trasy, které by byly jinak horizontální, mají vzhledem k horizontále sklon dva stupně.

Chcete-li vytvořit vedení se samoodvodněním, nejprve vytvořte styl čar samoodvodnění a pak vedení, u něhož bude tento styl aktivní. V čarách samoodvodnění jsou používány tvarovky s úhlem ohybu nebo připojení větším než 45 a menším než 90 stupňů, například 88 stupňů.

Tento výukový program je vytvořen pro prostředí jednoho uživatele, knihovny jsou uloženy v místním obsahu. Jste-li členem pracovní skupiny, která sdílí knihovny, musíte být správcem knihovny a musíte mít oprávnění k úpravám knihovny. Také metoda vytváření uživatelských knihoven na serveru je jiná než metoda uvedená v tomto výukovém programu.

Příklady v tomto cvičení využívají obsah založený na několika různých normách. Pokud konfigurace Obsahového centra neobsahuje stejnou knihovnu, můžete si uvedené kroky projít, aniž byste je prováděli, nebo použijte podobnou součást z jiné knihovny. Pokud výukový program vyžaduje například šroub se zápustnou hlavou podle normy ISO a knihovna obsahuje pouze součásti podle normy ANSI, použijte jako náhradu podobný šroub z knihovny ANSI.

Cíle

vytvářet styl čar samoodvodnění,
vytvářet trasu s čárami samoodvodnění,
obsazovat trasu čar samoodvodnění,
vytvářet knihovnu ke čtení a zápisu v Obsahovém centru.

Předpoklady

Je třeba znát postup nastavení aktivního projektu a navigace prostorem modelu pomocí různých nástrojů zobrazení.
další informace naleznete v tématu nápovědy Začínáme.

Tipy pro navigaci

Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
