Po vytvoření simulace a stanovte parametry, které chcete vyhodnotit, a potom spusťte simulaci. Simulace vytvoří sadu výsledků MKP pro všechny kombinace parametrů, které jste definovali.

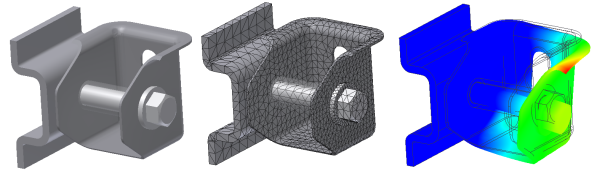

Simulace provede následující úkoly:
- vytváří situace,
- provádí geometrické modelování,
- provádí automatickou detekci dotyku,
- vytváří sítě,
- řeší model pro každý bod dat.
Po simulaci vyhodnoťte výsledky v grafické oblasti.
Podporovány jsou prvky sestavy a svařence. Libovolný parametr použitý pro tyto prvky může být zahrnutý do simulace parametrické kóty, včetně svarových housenek.
Svařená tělesa přispívají do seznamu těles, jsou vyhodnocena z hlediska dotyku a vytvoření sítě. U svarů, kde nejsou dotyky ploch svařeny, doporučujeme použít typ dotyku Separace. Nesvařené dotyky ploch nejsou svázány ideálně. Chcete-li to provést, může být potřeba upravit automatický dotyk nebo dotyk přidat ručně.
