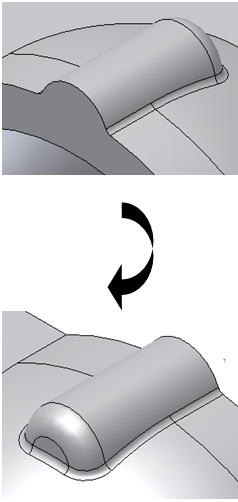

Vytvořte zaoblení hran zvýrazněného nálitku s různými poloměry, aniž byste zaoblili hrany na vybrané ploše.
- Přejděte na pás karet a klikněte na kartu
3D model
, panel Plastická součást,
možnost Zaoblení podle pravidla
. - Ověřte, že volba Zdroj udává možnost Prvek a Předpis možnost Volné hrany. Vyberte prvek a zadejte hodnotu poloměru.
- Přidejte do stejného zaoblení založeného na pravidlech další pravidlo Zdroj: Prvek; Předpis: Oproti součásti.
- Vyberte stejný prvek a zadejte hodnotu poloměru. Zaoblení budou použita i na hrany rovinné plochy. Plocha pouzdra se sloučí s plochou tělesa.
- Chcete-li zabránit začlenění sloučených ploch do výběru hran, klikněte na příkaz Další a zaškrtněte políčko Odstranit sloučené plochy. Náhled zaoblení rovinné plochy zmizí.
- Klikněte na tlačítko OK. Zaoblení založené na pravidlech je dokončeno.
