Ovládání charakteristik plechu
- Kategorie
-
Strojírenský návrh
- Potřebný čas
-
25 minut
- Použitý soubor výukového programu
-
electrical box.ipt
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

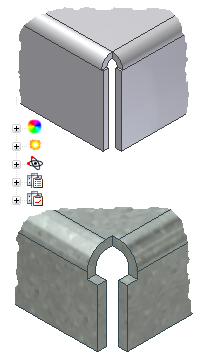

V tomto výukovém programu zachytáváte a manipulujete s následujícími charakteristikami plechu pomocí stylů plechu:
- kompletní definice materiálu,
- tvar a velikost ohybového výštipu,
- hodnota poloměru ohybu,
- typ přechodu ohybu,
- typ a velikost rohového výštipu s 2 ohyby,
- typ a velikost rohového výštipu s 3 ohyby.
Charakteristiky plechu jsou ovládány různými typy stylů nebo kategoriemi stylů. Typy stylů, pokud jsou zvažovány společně, tvoří kompozitní styl určující charakteristiky plechové součásti. Styly lze aplikovat místně na aktivní součást nebo je možné uložit nové a upravené styly do knihovny stylů, aby je bylo možno sdílet.
Cíle
- vytváření nových stylů,
- ukládání stylů do Knihovny stylů,
- použití stylů na plechovou součást pomocí výchozích plechů,
- úpravy stylů,
- použití změny stylu knihovny na součást.
Předpoklady
- Znalost postupu nastavení aktivního projektu a navigace prostorem modelu pomocí nástrojů zobrazení a provádění běžných funkcí modelování, například vytváření náčrtů a vysunutí.
- Další informace naleznete v tématu nápovědy Začínáme.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
