Tvorba segmentových spojů

Nyní vytvořte segmentové spoje mezi kratšími vertikálními trubkami a horizontální trubkou.

1. Na pásu karet klikněte na kartu Návrh panel Rámová konstrukce Pokos .

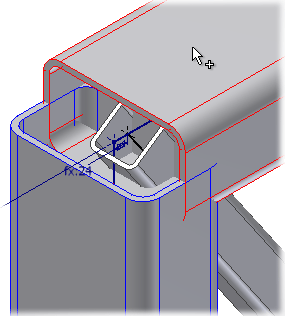

2. Vyberte podle obrázku první a druhou trubku.

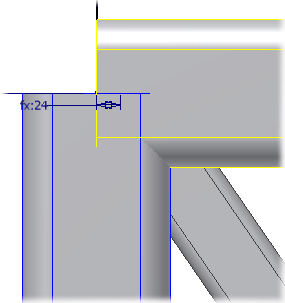

3. Zorientujte pohled na model, tak jak je znázorněno na následujícím obrázku, aby bylo vidět, jak volby pokosu ovlivňují spoj s pokosem.
   Poznámka: Viditelnost trubky na pozadí byla pro přehlednost vypnuta.
