Dále odstraníme přebytečný materiál ze spodních c-kanálů.

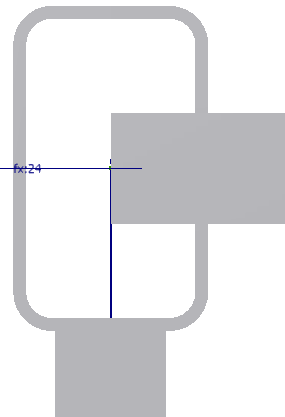

- Natočte si zobrazení modelu tak, jak vidíte na obrázku.Poznámka: Viditelnost trubky na pozadí byla pro přehlednost vypnuta.
- Na pásu karet klikněte na
kartu Návrh
panel Rámová konstrukce
Oříznout na rámovou konstrukci

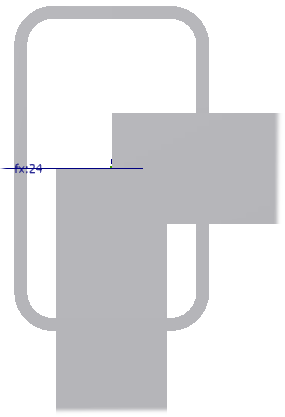

. - Nejdříve vyberte komponentu oříznutí což je trubka.
- Zvolte komponent, který bude oříznut, tedy c-kanál.
- Klikněte na tlačítko Použít.
- Pomocí stejného postupu ořízněte druhý c-kanál.
Opakováním tohoto postupu můžete oříznout c-kanály i na ostatních třech spojích, ale pro účely tohoto cvičení to není nutné.
- Po dokončení uzavřete dialog Oříznout k rámové konstrukci.
