Dialog Žlábkový svar

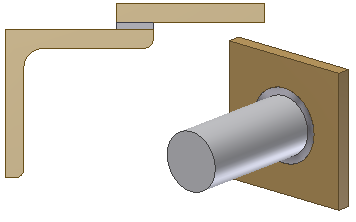

Vytváří konstrukční prvek žlábkového svaru v sestavě svařence, který spojuje dvě sady ploch objemovou svarovou housenkou. Značka svaru může být vytvořena současně s konstrukčním prvkem, nebo ji také lze vytvořit samostatně.

Značka svarové housenky a svaru jsou samostatné prvky ve složce svaru prohlížeče. Mezi značkou svaru a konstrukčním prvkem svarové housenky neexistuje žádná asociace, takže můžete konstrukčnímu prvku svarové housenky určit libovolnou hodnotu značky svaru. Při zpracování značkou náčrtu je žlábkový svar podřazeným uzlem značky svaru.

Přístup:

Klikněte pravým tlačítkem na složku Beads a vyberte položku Upravit. Přejděte na pás karet a klikněte na kartu Svar panel Svar Drážkový.

Pole Svarová housenka určuje parametry pro konstrukci žlábkové svarové housenky.
Sady ploch 1 a 2	Vybere dvě sady ploch, které budou spojeny žlábkovou svarovou housenkou. Je nutné, aby se každá sada skládala z jedné nebo více souvislých ploch součástí. Celoplošný svar určuje, jak se svarová housenka zobrazí na obou sadách ploch.
	Zrušením zaškrtnutí políčka určíte, že svarová housenka bude končit v protažení menší sady plochy.
	Zaškrtněte toto políčko a určete, aby se svarová housenka roztáhla tak, že zpracuje obě sady ploch. Pokud sady ploch 1 a 2 mají různé délky, svarová housenka se roztáhne tak, aby dosedla na obě plochy.
	Řetězení ploch vybere více tečných ploch.
	Ignorovat vnitřní smyčky určuje, jestli vybraná sada ploch vytvoří dutý žlábkový svar nebo objemový svar.
	Zrušením zaškrtnutí políčka určíte, že svarová housenka bude protažena podél smyčky, ale ne plochy.
	Zaškrtnutím políčka určíte, že svarová housenka překlene vnitřní smyčku a pokryje celou plochu.
Směr výplně	Nastaví směr, kterým sady ploch žlábkového svaru budou vůči sobě vybíhat, až budou spojeny žlábkovou svarovou housenkou. Chcete-li definovat směr výplně, můžete vybrat: rovinné plochy a pracovní roviny (určí směr kolmý k vybrané ploše nebo rovině), válcové, kuželové nebo toroidní plochy (určí směr osy povrchu), pracovní osy, hrany součástí, dva body (pracovní osa, vrchol modelu).
	Promítne svarovou housenku v úhlu první vybrané sady ploch.
	Promítne svarovou housenku kolmo ke druhé vybrané sadě ploch.
	Radiální výplň Vytvoří svarovou housenku okolo křivky. Volba Směr výplně není k dispozici, když je zaškrtnuto políčko Radiální výplň.
Výběrem možnosti Vytvořit značku svaru rozbalte tento dialog a nastavte parametry značky svaru. Kliknutím na tento odkaz přejdete do části Reference ke značkám svaru v modelu.
