Přepište přiřazení materiálů

Materiály jsou obvykle přiřazeny na úrovni modelu součásti v iVlastnostech komponent. Karta Fyzikální vlastnosti popisuje základní aspekty materiálu. Simulace pevnostní analýzy používají tuto informaci.

Jedním z aspektů analýzy je umožnění porovnání různých materiálů pro řešení návrhu. V každé simulaci pak máte možnost přepsat materiál přiřazený dané součásti nebo sestavě. K přepsání dojde pouze u určité simulace a neovlivňuje model sestavy, pokud nezvýšíte úroveň změn do modelu.

Pokud je přepisující materiál po změně nevhodně definován k účelům simulace, značí uzel materiálu problém, který je třeba vyřešit.

Potlačení přiřazeného materiálu:

1. Klikněte na kartu Pevnostní analýza panel Materiál Přiřadit , chcete-li zobrazit dialog s komponentami a s přiřazením jejich materiálů.
   Poznámka: Případně můžete dvakrát kliknout na nadřazený uzel prohlížeče materiálu nebo kliknout pravým tlačítkem na uzel a zvolit .položku Přiřadit materiály.
2. Klikněte ve sloupci Materiál potlačení na buňku, která odpovídá komponentě, jejíž materiál chcete změnit. V reakci na volbu se řádek a související uzel prohlížeče komponenty a komponenta v grafickém okně zvýrazní.
3. Kliknutím na šipku rozvíracího seznamu zobrazte seznam materiálů a vyberte požadovaný materiál. U všech výskytů této komponenty dojde k přepisu materiálu. Pokud máte například 16 výskytů šroubu a přepíšete materiál jednoho z nich, tato akce povede k přepsání materiálu u všech 16 výskytů šroubu.
   Poznámka: Můžete kopírovat a vkládat přepsání materiálu. Klikněte pravým tlačítkem na buňku Materiál potlačení a vyberte kopírovat. Potom klikněte pravým tlačítkem na buňku Materiál potlačení a vyberte vložit.
4. Určete přepsání materiálu pro požadovaný počet komponent a potom kliknutím na tlačítko OK použijte změny materiálu.

Poznámka: Pokud materiál, který chcete použít, není k dispozici v dostupných materiálech, můžete definovat nové nebo upravit existující. Další informace naleznete v tématech Přidání nového materiálu a Úpravy materiálů.

Zobrazení všech přiřazení materiálu

V prohlížeči zobrazte všechny přiřazené materiály:

1. Klikněte pravým tlačítkem na nadřazený uzel Materiál a vyberte příkaz Zobrazit všechny materiály.
2. Rozbalte uzly materiálů prohlížeče a zobrazte tak přiřazené materiály komponentám provedené na úrovni modelu součástí a materiály potlačení přiřazené komponentám .

Ikony upozornění se v prohlížeči zobrazí v těchto situacích:

• Vybrali jste možnost Zobrazit všechny materiály a součást obsahuje nedefinovaný výchozí materiál bez přepsání v místě.

  Ikona se zobrazí v případě, že chybí některé vlastnosti materiálu vyžadované pro simulaci. Chcete-li toto upozornění odstranit, aktualizujte výchozí materiál na úrovni modelu součástí nebo použijte materiál potlačení.

• Vlastnosti materiálu jsou neplatné.

  Ikona se zobrazí, pokud se určitá vlastnost nachází mimo omezení pro simulaci. Pokud například změníte hodnotu hustoty materiálu na nulovou, zobrazí se pro daný materiál tato ikona. Chcete-li toto upozornění odstranit, aktualizujte vlastnosti materiálu nebo použijte materiál potlačení.

• Materiál chybí.

  Tato ikona se zobrazí, pokud v seznamu materiálů aplikace Inventor chybí přiřazený materiál. Chcete-li toto upozornění odstranit, aktualizujte seznam materiálů, přiřaďte jiný materiál nebo použijte materiál potlačení.

Práce s vícenásobnými materiály komponent

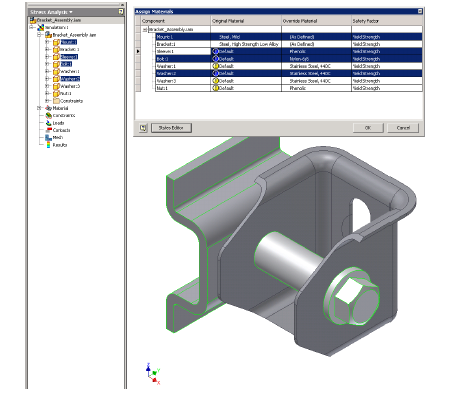

Řádky v dialogu Přiřadit materiály lze vybrat po skupinách:

1. Zobrazte dialog Přiřadit materiály.
2. V tomto dialogu klikněte na řádek.
3. Chcete-li vybrat více řádků, stiskněte a podržte klávesu Ctrl a vyberte požadované řádky.
4. Chcete-li vybrat po skupinách souvislé řádky, použijte klávesu Shift.

Poznámka: Vybrané řádky a přiřazené uzly prohlížeče komponenty se zvýrazní stejně jako komponenty v grafickém okně.

Přiřaďte materiály potlačení k vybraným položkám:

1. Vyberte řádky a klikněte na jednu z vybraných buněk ve sloupci Materiál potlačení.
2. V rozvírací nabídce klikněte na vhodný výběr materiálu. Všechny vybrané řádky zdědí stejný materiál potlačení.

Kopírujte a vložte materiál potlačení:

1. Klikněte pravým tlačítkem na řádek a vyberte příkaz Kopírovat. Nyní byl zkopírován materiál potlačení sdružený s tímto řádkem.
2. Vyberte jednotlivě nebo po skupinách cílové řádky pro materiál potlačení.
3. Klikněte pravým tlačítkem na zvýrazněný řádek a vyberte příkaz Vložit. Všechny řádky zdědí zkopírovaný materiál potlačení.

Odstranění přepisu materiálu

U samostatné komponenty můžete kliknout pravým tlačítkem na uzel komponenty a potom vybrat položku Odstranit materiály. Uzly komponenty a materiálů jsou odstraněny ze seznamu přepsání. Materiál komponenty se vrátí na předchozí materiál.

V případě materiálu klikněte pravým tlačítkem na uzel Materiál a potom vyberte položku Odstranit materiály. Všechna přepsání tohoto materiálu jsou odstraněna a materiál komponenty je nastaven zpět na předchozí materiál.

Odstranit přebytečné přepisy

Odstraní přebytečné přepisy a shromáždí komponenty pod společný přepis. Příkaz je dostupný v kontextových nabídkách Uzlu materiálu a všech jeho podřazeným uzlům.

Pravým tlačítkem klikněte na úroveň uzlu na které chcete provést operaci a klikněte na položku Odstranit přebytečné přepisy.
