Dále definujeme přidáním strukturálních vazeb a zatížení okrajové podmínky. Nejdříve začneme vazbami.
- Přejděte na panel Vazby a klikněte na položku Pevné
. Zobrazí se dialog s aktivním selektorem Umístění. - Vyberte dvě díry, kterými pro chází šroub. Jedná se o dvě díry, které zůstaly po vyloučení šroubu ze simulace.
- Klikněte na tlačítko OK. Tyto dvě plochy mají vytvořeny vazby v ose, jako by zde byl šroub.
Nyní ke komponentám přiřadíme zatížení.
- Na panelu Zatíženíklikněte na možnost Síla

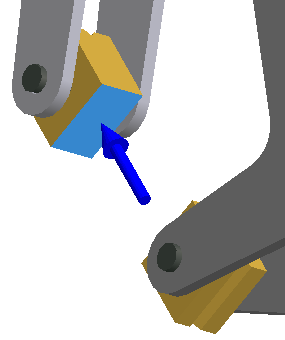

. Zobrazí se dialog s aktivním selektorem Umístění. - Vyberte plochu na komponentě ch_09-Upper_Grip tak, jak vidíte na obrázku.
- V dialogu zadejte hodnotu 100 do pole Velikost a klikněte na možnost OK.

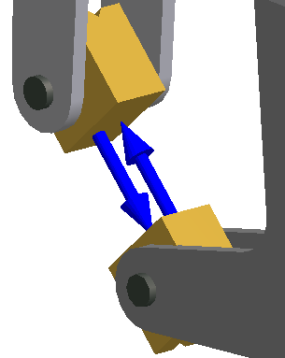

- Předchozí postup zopakujte u komponenty ch_09-Lower_Grip.
- Zavřete dialog Síla kliknutím na tlačítko OK.
