Umístění dvoudeskové základny formy

V této části umístíte dvoudeskovou základnu formy.

1. Na pásu karet klikněte na kartu Sestava formy panel Sestava formy Základny formy .

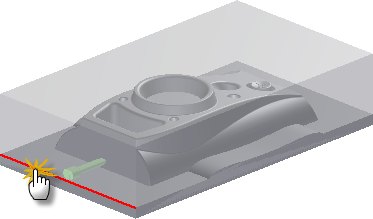

2. V dialogu Základna formy se ujistěte, že je výběr umístění aktivní. Vyberte hranu, která odděluje tvárník a dutinu a nalezněte referenční bod umístění podle následujícího obrázku.

3. V dialogu základna formy určete, Výrobce a Typ například FUTABA-SA-S.
4. Nastavte velikost na 400 x 450 mm.
5. Klikněte na tlačítko OK a vygenerujte základnu formy podle následujícího obrázku.
6. Volitelně pokud máte zapnutou výzvu na název souboru klikněte v dialogu Pojmenování souboru na tlačítko OK, přijměte výchozí název a vygenerujte základnu formy.
