Při přepnutí na kartu Výpočet si všimněte, jakým způsobem se změní 2D a 3D náhledy. Nezobrazí se pouze grafické znázornění zatížení a podpor, ale také zelené a modré polohové značky.
Pro každý element zobrazí aplikace tři polohové značky: jednu na každém konci elementu a jednu uprostřed každého elementu. Modrá polohová značka znamená, že na této značce je umístěno zatížení nebo podpěra.
Poznámka: Podpory jsou zobrazeny jako trojúhelníky. Zatížení jsou zobrazena šipkami.
- V rozvírací nabídce v oblasti Zatížení a podpory vyberte položku Podpory.

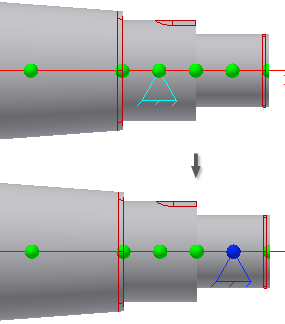

- Stiskněte a podržte klávesu Alt. V okně aplikace Autodesk Inventor přetáhněte podporu do druhého hřídelového průřezu zleva podle obrázku.
Nejbližší modrá polohová značka naznačuje, že je proti ní umístěna podpora.
Poznámka: Když se aktivní polohová značka nalézá mezí dvěma průřezy, může být zpola modrá nebo zpola zelená. - Dvakrát klikněte na podpěru a zobrazte dialog Volná podpěra a změňte pole Vzdálenost od středu průřezu na 1,5 mm, což je vzdálenost od aktuálně aktivní značky polohy k podpěře.
- klikněte na tlačítko OK.

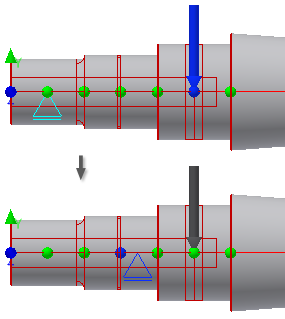

- V okně aplikace Autodesk Inventor přidržte klávesu Alt a podle obrázku přetáhněte druhý indikátor podpory do hřídelového průřezu umístěného na pravém konci hřídele.
