Pomocí jediného digitálního modelu mohou konstrukční týmy navrhovat produkty zatímco výrobní týmy navrhují formy. Tento proces pomáhá zamezit výrobním chybám a značně zkracuje doby dodání.
Uživatelské rozhraní vás provede logickou posloupností kroků k dokončení návrhu formy.

Klíčové funkce a přednosti

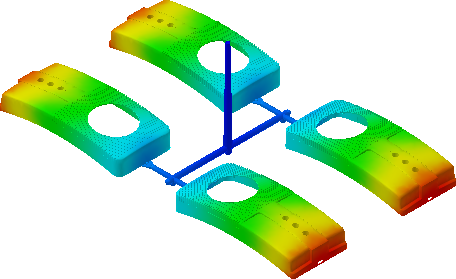

- Analýza Moldflow: Odhalí kvalitu součástí během předběžných fází návrhu, díky čemuž se můžete vyhnout následným problémům.
- Forma rodiny: Poskytuje správu forem rodiny. Můžete přepínat mezi více načtenými plastovými součástmi, abyste dokončili konstrukci dělicí roviny pro každou sadu tvárníku a dutiny.
- Vtokový kanál a vtok: Poskytuje prostředky k určení typu a umístění vtoků a definování náčrtu vtokového kanálu, velikosti a tvarových vlastností.
- Chladicí kanál: Zlepšuje účinnost návrhu formy a zjednodušuje proces vytváření složitých chladicích kanálů.
- Návrh tvárníku a dutiny: Zabývá se komplexními problémy definice dělicí roviny. Kombinace těchto funkcí umožňuje uzavření mezer, adaptivní a automatické vytvoření záplat děr a dělicích povrchů.
- Standardní nástroje komponenty a knihovna: Podporuje široký rozsah komponent z komerčních knihoven katalogu a zařízení komponent k vytvoření vlastních součástí.
- Automatizace výkresu: Díky automatizaci 2D výkresu lze automaticky vygenerovat samostatné nebo dávkové 2D výkresy profesionální formy na základě 3D modelů formy. Funkce Správa výkresu poskytuje zkratku k zobrazení, vymazání, otevření nebo přejmenování automaticky generovaných 2D výkresů.
- Standardní a uživatelské základny forem: Poskytuje přístup ke knihovně široké řady standardních základen forem od více než 14 dodavatelů. Pomocí funkce Přizpůsobit základnu formy můžete přidávat, odstraňovat nebo přizpůsobovat komponenty a znovu sestavovat všechny komponenty sestavy základny formy. Bez znalosti programování můžete zahrnout své vlastní návrhy základny formy.
- Úplná asociativita: Aplikace Mold Design poskytuje úplnou asociativitu v celém procesu návrhu formy. Libovolně můžete měnit návrhy formy. Změny provedené do tvarovatelné součásti se automaticky doplní do tvárníku a dutiny. Jakékoliv změny v chladicích kanálech, deskách nebo standardních komponentách se automaticky projeví v základně formy.
