K lepšímu pochopení skupin spojů lze použít různé vzhledy. Možnost Barvy pohyblivých skupin slouží k použití vzhledů u různých pohyblivých skupin spojů. Je také možné přepsat barvy sestav a součástí, a tím získat další úroveň ovládání při vizualizaci skupin spojů.
Použití vzhledů u pohyblivých skupin:
- V prohlížeči dynamické simulace klikněte pravým tlačítkem myši na položku Mobilní skupiny a vyberte položku Barvy mobilních skupin. Dokud je toto nastavení zapnuto, mobilní skupiny při každé změně definic aktualizují barvy komponent.
- Chcete-li dále rozlišit použití vzhledů, vyberte jednu nebo více komponent a použijte rozevírací seznam Vzhled na panelu nástrojů Rychlý přístup v aplikaci Inventor. Při změnách vzhledu je možné použít vícenásobné výběry. Poznámka: Pro sestavu nejvyšší úrovně je automaticky vytvořena reprezentace zobrazení nazvaná dynamická simulace. Při změnách vzhledu nebo definic je reprezentace zobrazení aktualizována. Reprezentace zobrazení podsestav nejsou ovlivněny.

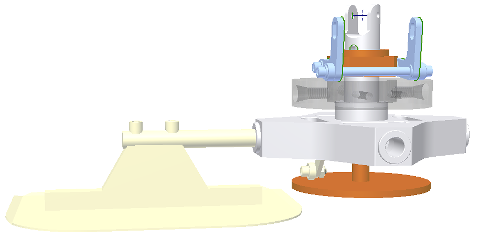

Každé pohyblivé skupině je přiřazen jedinečný vzhled. Tabulku přiřazení vzhledu nelze měnit jinak než přepsáním vzhledu komponent.
Pevným skupinám je přidělen vzhled sklo. Pokud byl vzhled sklo odebrán z knihovny vzhledů, nebude mít skupina Pevné přiřazen žádný vzhled.
Pokud v důsledku čištění vzhledů nebo operace Pack and Go není k dispozici dostatek vzhledů pro přiřazení ke každé skupině, zobrazí se chybové hlášení s informací, že pro daný počet těles neexistuje dostatečný počet vzhledů.
