Zjednodušení součástí a sestav pro analýzu

Zjednodušení modelu nebo součásti přispívá k urychlení analýzy. Části jejichž účel je simulován vazbou a jejichž konstrukční významnost je malá můžete vyřadit.

Urychlení analýz je možné pomocí potlačení součástí prvku, jako zaoblené rohy, které mají kosmetickou funkci nebo jsou použity k zaoblení ostrých hran.

Poznámka: Sestava součásti a vyloučení prvků součásti jsou specifické pro každou simulaci. Proto vyloučení, která jsou provedena v jedné simulaci neovlivní ostatní simulace.

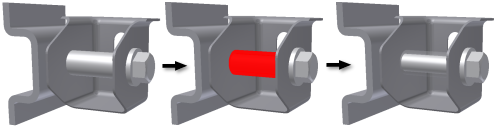

Vyloučit komponenty pro zjednodušení sestav

Vylučte součásti nebo sestavy z analýzy:

1. Rozbalte uzly prohlížeče sestavy až do úrovně, ve které uvidíte komponentu, kterou chcete vyloučit.
2. Klikněte pravým tlačítkem na komponentu a vyberte položku Vyloučit ze simulace. Případně klikněte pravým tlačítkem na komponentu v grafické oblasti a vyberte položku Vyloučit ze simulace.

Zobrazení vyloučené komponenty se v simulaci prostředí změní na průhledné.

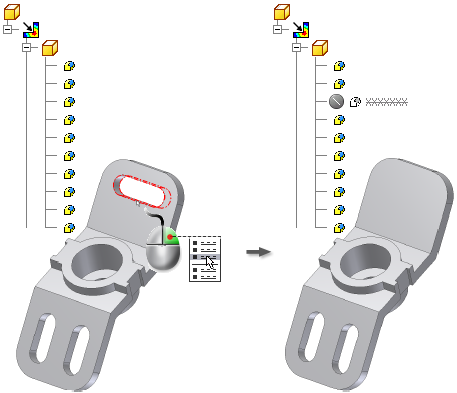

Vyloučit prvky pro zjednodušení součástí a sestav

Potlačením prvků pro analýzu můžete urychlit proces vytvoření sítě. Chcete-li vyloučit prvek součásti v grafickém okně z pevnostní analýzy:

1. Nahraďte existující filtr výběru filtrem Vybrat prvky .
2. V grafickém okně vyberte prvky, které chcete vyloučit, buď jednotlivě nebo pomocí vícenásobného výběru.
3. Klikněte pravým tlačítkem a vyberte příkaz Vyloučit ze simulace.

Prvky budou v grafickém okně neviditelné. V prohlížeči jsou prvky nedostupné a zobrazují se s ikonou Vyloučení. . Závislé prvky budou v prohlížeči rovněž neviditelné a nedostupné.

Poznámka: Vyloučené prvky jsou v pevnostní analýze potlačeny, ale pokud se vrátíte do Prostředí modelování sestav nebo částí bude potlačení ignorováno. Rovněž není možné vyloučit již potlačené prvky v prostředí modelování.

Alternativně můžete zvolit prvky, které chcete vyloučit v prohlížeči:

1. Rozbalte uzel prohlížeče součásti až do úrovně, ve které uvidíte prvky, které chcete vyloučit.
2. Klikněte pravým tlačítkem na prvek a vyberte položku Vyloučit ze simulace.

Dojde-li k chybě při vytváření konečné sítě prvku, zobrazí se chybové hlášení. Zvýrazní se případný sporný objekt geometrie a zastaví se tvorba sítě.

Analýza součástí nebo sestav obsahujících tenká tělesa stěny

Chcete-li vyhledat tenká tělesa stěny, klikněte na položku Hledat tenká tělesa na panelu Připravit. Pokud model obsahuje komponenty, které vyhovují kritériím pro tenká tělesa stěny, zobrazí se okno hlášení s možností automatického vytvoření střednicových ploch z nalezených tenkých těles stěny.

Po kliknutí na tlačítko OK se zobrazí dialog Střednicová plocha. Klikněte na tlačítko OK, chcete-li vyhodnotit model a vytvořit střednicové plochy. Můžete také kliknout na příkaz Odsazení a ručně vybrat plochu nebo plochy, které budou analyzovány podle kritérií tenkých těles.

Všechny střednicové plochy a odsazení jsou uvedeny v uzlu Skořepiny v prohlížeči.
