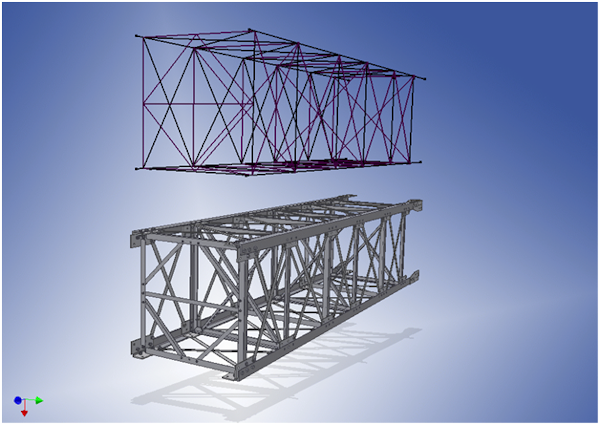

V metodě skeletového modelování umístíte všechny známé faktory do souboru kostry. Soubor potom můžete použít jako základ pro většinu podsestav a součástí, které tvoří sestavu.
Soubor kostry může obsahovat libovolný typ prvku v libovolné kombinaci. Zde jsou uvedeny typické informace vytvořené v souboru kostry:
- Náčrty V náčrtech je obsažena koncepce konečného produktu. Lze je použít jako rozvržení různých oblastí sestavy.
- Pracovní geometrie Jsou zde určeny důležité body připojení, axiální směry a pracovní roviny, které definují úrovně sestavy.
- Parametry Pomocí parametrů jsou určeny důležité hodnoty pro velikost součásti, úhly umístění a další známé hodnoty používané v návrhu.
- Tělesa Pomocí těles jsou určeny objemy konečné sestavy jako jedné součásti nebo objemy podoblastí návrhu.
Výhody
- Jednoduché vytvoření sestavy nebo komponenty
- Jednoduchá úprava návrhu
- Reference na společná připojení nebo kritická umístění z jednoho souboru
Nevýhody
- Mírné zvýšení objemu dat
- Je zapotřebí vytvářet další náčrty kostry.
Příkazy aplikace Inventor
- Bloky náčrtů
- Vazby náčrtu
- Vytvořit součást
- Vytváření komponent
- Odvodit
- Adaptivita
