Operace ořezání nabízejí možnost oříznutí pohledů výkresu s určenými hranicemi. Operace ořezání je provedena u stávajících pohledů kromě následujících typů pohledu:
- pohledy obsahující rozpojení pohledu (rozpojený pohled),
- pohledy s podložením,
- potlačené pohledy,
- již ořezané pohledy.
U ořezaných pohledů můžete provést následující operace:
- přerušit pohled,
- detail,
- operace s pláty.
Operace ořezání lze provést u pohledu s kruhovým nebo čtvercovým tvarem nebo u předem definovaného náčrtu pohledu.

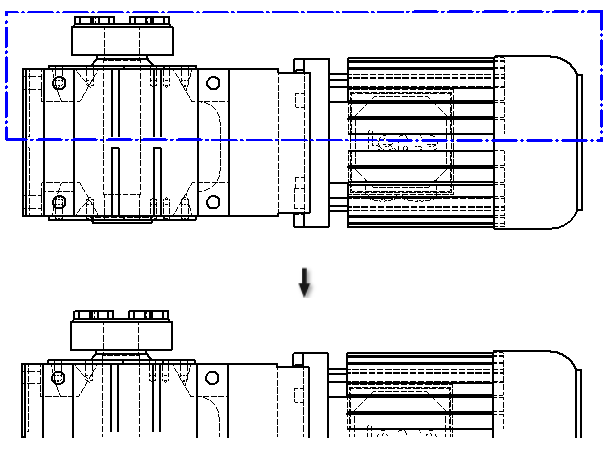

V následujícím obrázku si prohlédněte výsledek operace ořezání.
Pohledy, které můžete oříznout
Ořezané pohledy jsou vytvořeny provedením změn v založených pohledech výkresů.
- pohled součást,
- pohled sestavy,
- promítnutý pohled,
- izometrický pohled,
- řez,
- operace s pláty.
Operace ořezání a jejich vliv na poznámky
Operace ořezání podporují všechny typy poznámek výkresů. Poznámky lze ukotvit ke koncovým bodům ořezané geometrie, včetně hran vytvořených z ořezaných hran v případě, že jsou zobrazeny.
Kóty
Ořezání ovlivňuje stávající kóty listu. Pokud se ukotvení poznámek ztratí, poznámky se poškodí.
Osy a středové značky
Příkaz Oříznout ovlivňuje stávající osy a středové značky všech typů. Pokud se ukotvení ztratí, poznámky se poškodí.
