Sestava potrubí obvykle obsahuje jedno nebo několik jednotlivých vedení v podsestavě potrubních vedení. Počet vedení, který začleníte, závisí na složitosti návrhu a dokumentačních požadavcích na výrobní výkresy a seznamy součástí.
Tuhé potrubí a potrubní trasy jsou do vedení přímo začleněny a každá trasa pružných hadic je začleněna do podsestavy pružných hadic a potom do vedení. Každé vedení může obsahovat jednu nebo několik sestav tuhých tras a flexibilních hadic.

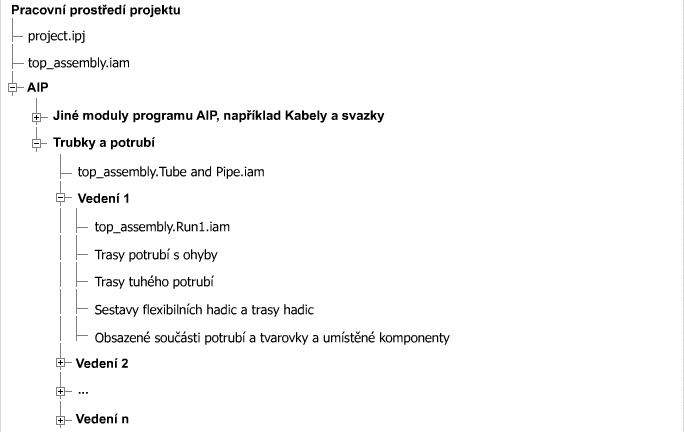

Následující zobrazení znázorňuje zjednodušenou implicitní strukturu souborů na vašem místním disku. Výrazné větve označují složku ve vašem místním disku, která obsahuje jednotlivé soubory. Normální větve označují soubor.

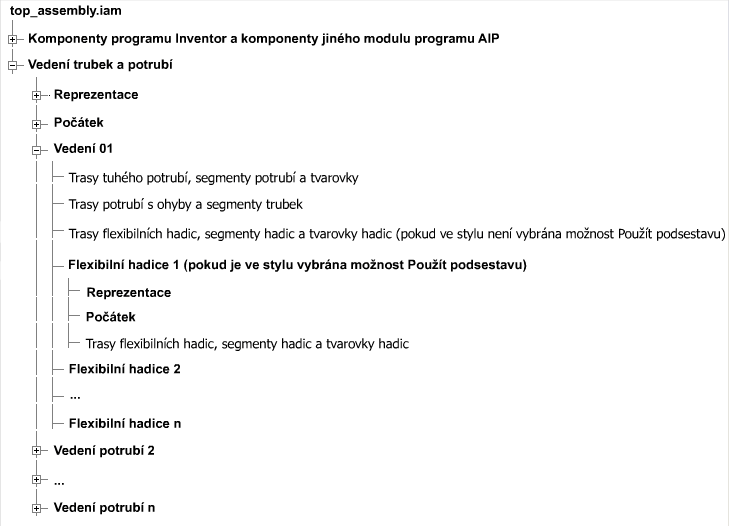

Srovnejte strukturu místních souborů s prohlížečem modelu. Následující zobrazení znázorňuje zjednodušenou výchozí strukturu prohlížeče modelu. Tučné větve označují kontejner složek v prohlížeči modelu. Normální větve označují části tras v prohlížeči modelu. V tomto zobrazení není znázorněná žádná konfigurace sestavy, ale struktura prohlížeče modelu se uplatní také u jednotlivého členu sestavy.
