Přidání zatížení

Chcete-li simulovat podmínky, kterým může být váš návrh vystaven, můžete přidat zatížení silami v oblastech, kde takové síly mohou působit. K použití jsou k dispozici různé typy zatížení. V následujícím seznamu jsou popsány dostupné typy zatížení.

Poznámka: Jako pomoc při aplikaci zatížení používejte průvodce simulací.

	Zatížení	Informace specifické pro zatížení

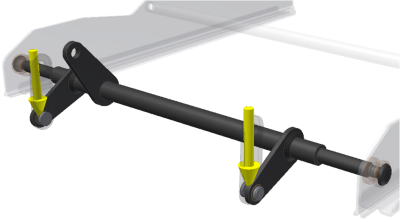

	Síla	Aplikujte sílu na množinu ploch, hran a vrcholů. Když je umístění síly plocha, směr je automaticky nastaven kolmo na tuto plochu. Síla směřuje dovnitř součásti. Definujte směr rovinných ploch, přímých hran a os.
	Tlak	Tlak je jednotný a působí kolmo k ploše ve všech bodech plochy. Aplikujte tlak pouze na plochy.
	Zatížení ložiska	Aplikujte zatížení ložiska pouze na válcové plochy. Při výchozím nastavení je zatížení vyvíjeno podél osy válce a směr zatížení je radiální.
	Moment	Aplikujte moment pouze na plochy. Definujte směr rovinných ploch, přímých hran, dvou vrcholů a os.
	Zatížení tělesa	Určuje lineární zrychlení modelu pomocí plochy jako vstupu. Výběrem válcových ploch získáte axiální směr. Během analýzy můžete použít pouze jedno zatížení tělesa.
	Gravitace	Určuje směr gravitačního zatížení modelu. Směr definujte volbou plochy nebo jej můžete přesně ovládat pomocí komponent vektoru. Výběrem válcových ploch získáte axiální směr.

Přidání zatížení

1. Klikněte na příkaz zatížení odpovídající typu zatížení, které chcete přidat.
2. Příkaz výběru je aktivní, takže můžete vybrat geometrii odpovídající zatížení, které určujete.
3. Určete parametry zatížení. Bude-li to nutné, rozbalte dialog a získáte přístup k pokročilým nastavením.

Dvakrát klikněte na uzel zatížení v prohlížeči a zatížení upravte. Také na něj můžete kliknout pravým tlačítkem a vybrat na možnost Upravit vazbu [typ].
