Vkládání a umísťování komponent do prostředí sestavy.
- Kategorie
-
Noví uživatelé
- Potřebný čas
-
60 minut
- Použitý soubor výukového programu
-
Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt, 6mm SHCS.ipt.
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

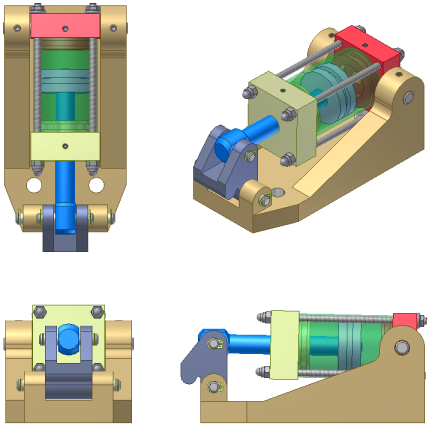

Sestava je kolekce vzájemně provázaných komponent. V tomto příkladu budete seznámeni s pracovními postupy, které můžete používat při vkládání komponent a k zajištění jejich přesné vzájemné polohy.
Cíle
Cílem tohoto výukového programu je představit vám metody, které lze používat při umísťování a analýze pohybu komponent. Popsána jsou například tato témata:
- vazby sestavy,
- spoje sestavy,
- dotykové sady,
- flexibilní sestavy,
- kontrola kolizí,
- vkládání komponent.
Předpoklady
- Znalost postupu nastavení aktivního projektu a navigace prostorem modelu pomocí nástrojů zobrazení a provádění běžných funkcí modelování, například vytváření náčrtů a vysunutí.
- Další informace naleznete v tématu nápovědy Začínáme.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
