Použití zatížení

Zatížení jsou součástí hraničních podmínek, které definujete pro simulaci. Existují různé typy zatížení, které je možné použít:

Typ zatížení	Vstupy	Používaný pro...
Síla	Plochy, hrany a vrcholy. Při výběru více než jednoho vstupu musí být všechny vstupy stejného typu entity.	Použijte na vybrané plochy, hrany nebo vrcholy sílu zadané velikosti. Ve výchozím nastavení je síla použita: v normálovém směru k vybrané ploše, v rovnoběžném směru s vybranou hranou, pomocí vektorových komponent v rozbalené části dialogu.
Tlak	Plocha	Použijte na vybrané plochy tlak zadané velikosti. Tlak je jednotný. Tlak je použitý v normálovém směru k vybrané ploše.
Zatížení ložiska	Válcové plochy	Použijte na vybranou plochu zatížení určené velikosti. Síly jsou převážně: radiální (válečkové ložisko), kolmé na osu (moment).
Moment	Plocha	Použijte zatížení zadané velikosti okolo osy a kolmo na plochu.
Zatížení tělesa	Lineární: plocha nebo hrana Úhlové: plocha nebo hrana Umístění: vrchol	Použijte na model lineární zrychlení nebo úhlovou rychlost a zrychlení zadané velikosti. Lineární Zatížení s určitou hodnotou velikosti jsou použita kolmo na plochu. Kladné hodnoty jsou použity na plochu. Zatížení jsou použita rovnoběžně s vybranými hranami. Typ Obrátit obrací směry. Úhlové Použijte úhlovou rychlost a zrychlení určené velikosti kolmo na plochu nebo rovnoběžně s hranou. Typ Obrátit obrací směry. Umístění Určuje alternativní umístění zatížení tělesa. Umístění je sdílené mezi rychlostí a zrychlením.
Gravitace	Plocha nebo hrana	Použijte gravitaci určené velikosti kolmo na vybranou plochu nebo rovnoběžně s vybranou hranou. Typ Obrátit obrací směr gravitace. Vektorové komponenty slouží k definování velikosti a směru gravitace.
Vzdálená síla	Plocha	Použijte na vybranou plochu sílu určené velikosti. Ve výchozím nastavení je síla použita: v normálovém směru k vybrané ploše, Klikněte na položku Obrátit směr, chcete-li změnit směry. při použití souřadnice k určení umístění síly.

Použít zatížení:

Na panelu Zatížení klikněte na typ zatížení, který chcete použít. Zobrazí se příslušný dialog.
Poznámka: Rovněž je možné kliknout pravým tlačítkem na uzel zatížení v prohlížeči a zvolit vhodný typ zatížení z Místní nabídky.
Příkaz pro výběr je aktivní a je ihned možné zvolit vstupy do grafické oblasti. V závislosti na typu zatížení proveďte odpovídající výběr.
Výběr zobrazí symbol označující směr, ve kterém je použito zatížení. Chcete-li změnit směr zatížení, použijte vektorové součásti v rozbalené oblasti (pro vhodné typy zatížení) a popište směr.
Část dialogu Více rovněž umožňuje přístup k nastavení symbolů tohoto zatížení. Pokud je to nutné, upravte nastavení symbolů.

Poznámka: Pokud je vhodné vytvořit více zatížení stejného typu, definujte podmínky zatížení, vyberte geometrii a klikněte na tlačítko Použít. Dialog zůstane otevřený a můžete začít vytvářet další zatížení. Tlačítko Použít je nedostupné pro gravitační zatížení a zatížení tělesa, protože simulace může obsahovat pouze jeden z obou těchto typů zatížení.

Rozdělení ploch, chcete-li použít zatížení

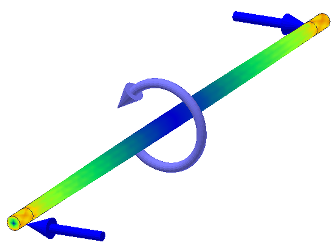

V mnoha aplikacích jsou různá umístění na povrchu komponenty důvodem různých zatížení. Například otáčející se hřídel uchycená na obou koncích do ložisek. Na prostřední oblast hřídele působí moment, zatímco konce hřídele přebírají zatížení ložisek

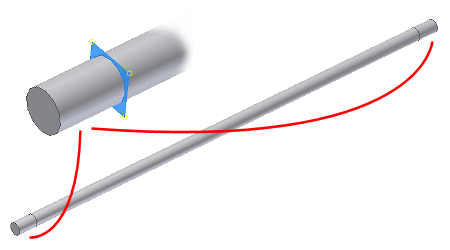

Pokud přiřadíte zatížení ložisek ke komponentám, jako například hřídele, můžete rozdělit plochy a vytvořit oblasti dotyku ložisek.

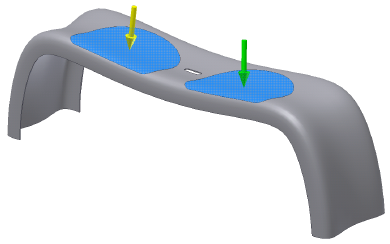

Dalším příkladem je použití zatížení, chcete-li simulovat dvě osoby sedící na lavičce v parku. Rozdělte horní povrch lavičky tak, aby jste vytvořili oblasti, kterým je možné přiřadit váhu osob.
