Výstupní diagram

Okno grafů slouží ke zkoumání různých výsledků získaných ze simulace. Následuje seznam některých kroků, které můžete provést po spuštění simulace:

• zobrazení vektorů vnitřních a vnějších sil,
• změna referenčních rámců kvůli zobrazení výsledků v různých souřadnicových systémech,
• zobrazení výsledků křivek,
• uložení výsledků simulace pro pozdější kontrolu a porovnání,
• zobrazení výsledků na základě času nebo jiných kritérií,
• zobrazení stop pro vizualizaci trajektorie bodů komponent.

Zobrazení stop

1. Po spuštění simulace, ještě než opustíte prostředí spuštění, klikněte na příkaz Okno grafů.

   Okno grafů je rozděleno na části prohlížeč, graf a časové kroky. Na panelu nástrojů podél horního okraje okna se nacházejí příkazy specifické pro okno grafů. Velikost okna lze měnit, takže si je můžete upravit podle vlastních potřeb.

2. Klikněte na položku Přidat stopu. Zobrazí se dialog a selektor počátku očekává vstup. Vyberte bod na konci ostří pily.

3. V dialogu zaškrtněte možnost Hodnota výstupní stopy.
4. Určete dva další body stopy podél ostří pily. Exportujte stopu.

Nastavení stopy jako reference

1. V prohlížeči okna grafů rozbalte položku Stopy.
2. Rozbalte položku Stopa:1 a Polohy.
3. Klikněte pravým tlačítkem na položku P[X] a potom klikněte na možnost Nastavit jako referenci.
4. Pomocí položky Okno grafů a příkazu Uložit uložte simulaci.
5. Zadejte název Reciprocating Saw cam1.iaa Klikněte na tlačítko OK.
6. Zavřete výstupní aplikaci pro tvorbu grafů.
7. Klikněte na tlačítko Konstrukční režim na přehrávači simulace.

Úprava komponenty vačka

1. Rozbalte sestavu Klika vačky pod uzlem Pohyblivé skupiny v prohlížeči.
2. Klikněte pravým tlačítkem na komponentu vačky lobe.ipt a klikněte na možnost Upravit.
3. Upravte náčrt pro vysunutí západky.

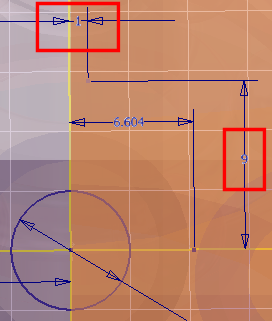

4. Dvakrát klikněte na kótu 5,08. Změňte hodnotu na 1,0.

5. Dvakrát klikněte na kótu 7,62. Změňte hodnotu na 9.
6. Klikněte na možnost Dokončit náčrt zcela vpravo na pásu karet.
7. Ve stejné oblasti lišty pásu karet klikněte na tlačítko Návrat.
8. Klikněte na tlačítko Spustit na přehrávači simulace.
9. Spusťte výstupní diagram.
10. Na panelu nástrojů okna grafů klikněte na možnost Importovat simulaci.
11. Zvolte soubor Reciprocating Saw cam1.iaa. Prohlížeč okna grafů se zaplní daty simulace.
12. Rozbalte uzel Reciprocating Saw cam1.iaa a pak rozbalte uzel Stopy.
13. Nejprve rozbalte položku Stopa:1 a potom Polohy.

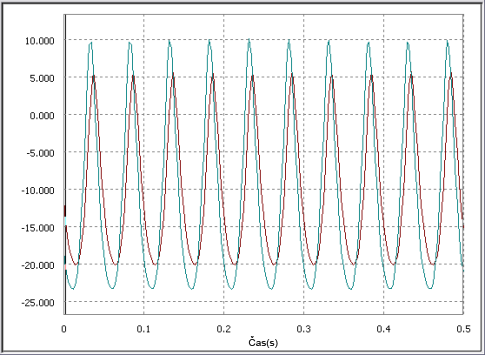

14. Klikněte na položku P[Z], aby se zobrazila přes stopu dalších simulací. Tímto způsobem můžete porovnat výsledky simulace.


Export do MKP

1. V části Časové kroky okna grafů zaškrtněte několik časových kroků, které chcete analyzovat v prostředí pevnostní analýzy.

2. Na panelu nástrojů výstupní aplikace pro tvorbu grafů klikněte na možnost Export do MKP. Zobrazí se dialog Export do FEA a selektor součásti je aktivní.
3. V grafickém okně klikněte na položku Zdvihátko:1.
4. Klikněte na tlačítko OK.

Výběr ploch

1. V dialogu Výběr nosných ploch FEA v části vybraných součástí klikněte na položku Zdvihátko:1.
2. V sekci spojů k dokončení klikněte na položku Prizmatický:3 (Vedení:1, Zdvihátko:1).
3. Na součásti běžce v grafickém okně vyberte plochu posouvající se v díře v komponentě Vedení.

4. V dialogu klikněte na položku Rotace:5 (Váleček zdvihátka:1, Zdvihátko:1).
5. V grafickém okně na běžci zvolte válcovou plochu, kam zasahuje komponenta Váleček zdvihátka.

6. V dialogu klikněte na položku Pružina / Tlumič / Zvedák:7 (Vedení:1, Zdvihátko:1).
7. Na zdvihátku v grafickém okně vyberte plochu, kde chcete, aby se setkal pružinový spoj se zdvihátkem.
8. V dialogu klikněte na tlačítko OK.

Výběr časových kroků

1. Spusťte simulaci.
2. Na panelu časových kroků okna grafů klikněte na časové kroky 0,095 s, 0,2375 s a 0,3925 s.
3. Zavřete výstupní aplikaci pro tvorbu grafů.
4. Na pásu karet klikněte na příkaz Dokončit dynamickou simulaci.

Import pohybového zatížení do pevnostní analýzy

1. Na liště pásu karet klepněte na kartu Systémové prostředí Pevnostní analýza.
2. Na kartě Pevnostní analýza klikněte na příkaz Vytvořit simulaci.
3. V části Statická analýza karty Simulace dialogu zaškrtněte možnost Analýza pohybového zatížení.

   Aktivují se seznamy Součást a Časové kroky. Seznam Součást obsahuje součásti exportované pro FEA. Můžete exportovat více než jednu komponentu a vytvořit různé simulace pro každou komponentu.

   Seznam Časové kroky obsahuje časové kroky, které jste vybrali pro export.

4. V seznamu Časové kroky vyberte časový krok 0,2375 a klikněte na tlačítko OK.

   V grafickém okně je komponenta Zdvihátko jedinou komponentou dostupnou pro simulaci, ostatní komponenty jsou vyloučeny.


5. V prohlížeči rozbalte uzel Zatížení. Do fungování komponent je zapojeno mnoho sil. Tyto síly jsou zobrazeny také v grafické oblasti. Můžete potlačit jakoukoli sílu, která nemá být v simulaci aktivní. Dopad jedné síly se stane viditelným při potlačení všech ostatních sil.
6. Klikněte na příkaz Simulovat na panelu Řešit. Řešení simulace může trvat delší dobu. Výsledek Von Misesova napětí se zobrazí po dokončení simulace.

7. Rozbalte uzel Výsledky a dvakrát klikněte na výsledky, které chcete vidět.
8. Vyberte kartu Simulace a klikněte na možnost Dynamická simulace.
