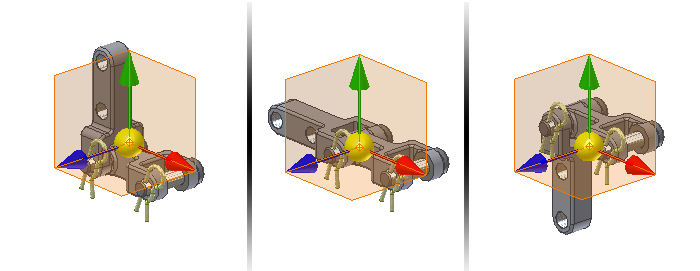

Koule v ose značky těžiště obsahuje vybíratelný pracovní bod. Pracovní bod uvnitř koule udává umístění těžiště pro vybranou sestavu, podsestavu nebo součást. Jsou také zobrazeny směrové šipky znázorňující osy X, Y a Z a vybíratelné pracovní roviny reprezentující roviny XY, XZ a YZ.
- Aktivujte dvojitým kliknutím součást, podsestavu nebo sestavu nejvyšší úrovně v prohlížeči nebo grafickém okně.
- Přejděte na pás karet a klikněte na
kartu Pohled
panel Viditelnost
možnost Těžiště
.
Chcete-li vypnout značku těžiště, zopakujte předchozí kroky.
Poznámka: Pokud sestava obsahuje virtuální komponenty a virtuální komponenta má objem nebo hmotnost, těžiště sestavy nemusí být přesné.
