Vlastní tvarovka je hotová komponenta ve stylu samoodvodnění. Vlastní tvarovka určuje úhel spádu a svou funkcí představuje rozdíl mezi stylem samoodvodnění a stylem bez možnosti samoodvodnění.
Vývoj je příprava součásti k publikování do Obsahového centra, při níž je model doplněn o určitá data. Pomocí nástroje Publikování trubek a potrubí proveďte celý proces publikování a teprve pak publikujte do Obsahového centra.
- Otevřete soubor self-drain_elbow.ipt v adresáři Tube & Pipe.

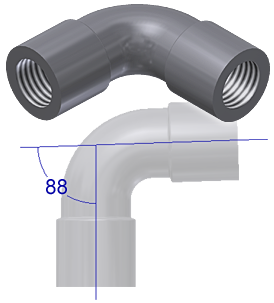

Toto koleno bylo vytvořeno tak, aby osy připojení svíraly úhel 88 stupňů. Koleno je připraveno k vývoji a publikování. Další návrhové práce nejsou nutné.
- Přejděte na pás karet a klikněte na
kartu Správa
panel Autor
možnost Trubky a Potrubí

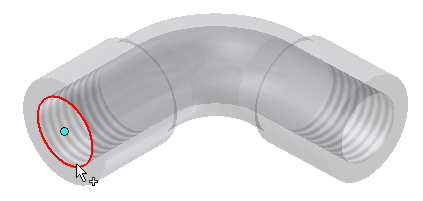

. - Chcete-li nastavit bod prvního připojení, vyberte kruhovou hranu.
- Klikněte na výběr Osy.

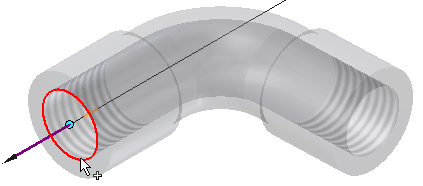

- Vyberte opět kruhovou hranu.
- Pro položku Jmenovitý rozměr nastavte hodnotu 3/4.
- Změňte výběr na položku Připojení číslo 2.

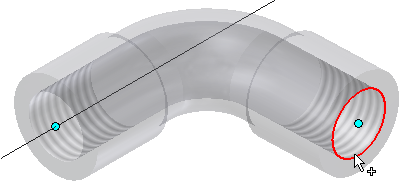

- Tento bod připojení určíte výběrem další kruhové hrany.
- Klikněte na výběr Osy.
- Vyberte opět kruhovou hranu.

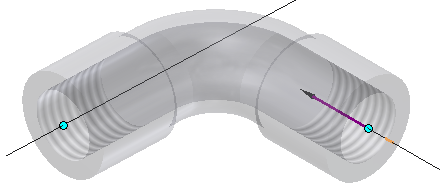

Obraťte směr vektoru připojenítak, aby směřoval od kolena. Oba vektory připojení míří od tvarovky.
Pole Úhel zobrazuje úhel mezi dvěma osami. V tomto příkladě je použit úhel 88 stupňů.
- Pro položku Jmenovitý rozměr nastavte hodnotu 3/4.
- V oblasti Zapojení, vyberte hodnotu Vzdálenost z rozbalovací nabídky Maxa zadejte hodnotu 1.
- Ujistěte se, že položka Min je nastavena na hodnotu 70 (na % max.).
- Klikněte na tlačítko OK.
Zpráva značí úspěšné publikování.
