Nyní vyberte geometrii k umístění spodních a horních členů rámové konstrukce. U spodních členů rámové konstrukce:
- Zvolte čtyři dolní okraje. Ujistěte se, že první volba odpovídá obrázku tak, jak udává kurzor.
- Nastavte indikátor Orientace tak, jak vidíte na obrázku.
- V poli Úhel vyberte možnost 0,00 stupňů.
Úmyslem je, aby vnitřní povrchy L-kanálů byly v jedné rovině s tělesem. Jelikož jsou kanály 5 mm tlusté, je nutné je odsadit o 5 mm.
- Do polí Horizontální odsazení a Vertikální odsazení zadejte hodnotu -5 (minus mm).
- Klikněte na tlačítko Použít. Zobrazí se dialog Vytvořit novou rámovou konstrukci.
- Klikněte na tlačítko OK.

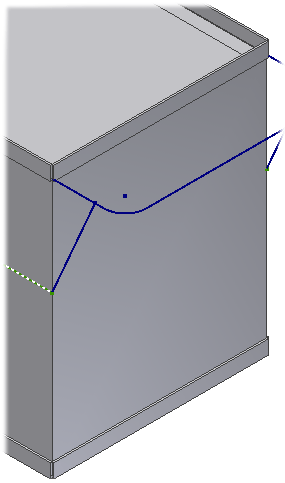

U horních členů rámové konstrukce:
- Zvolte čtyři horní okraje. Vyberte levou krajní nebo první čáru podle obrázku.
- Klikněte na tlačítko Použít.
- Změňte grafické zobrazení na stínovaný styl zobrazení.
