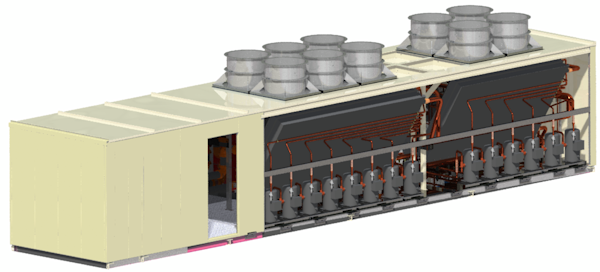

Sestavy aplikace Inventor mohou obsahovat až 50 000 výskytů a 10 000 jedinečných součástí. Výskyt je odkaz na součást nebo podsestavu z hlavní sestavy. Pokud tedy vytvoříte osm polí šroubu, budete mít osm výskytů a jednu jedinečnou součást. Běžnější velká sestava bude pravděpodobně obsahovat 3 000 až 5 000 výskytů a 1 000 až 2 000 součástí. Neexistuje přesné číslo, které definuje „velkou“ sestavu.
Velká sestava je jakýkoli soubor sestavy, který nepříznivě ovlivňuje výkon. Běžné příčiny vlivu na výkon jsou počet výskytů, počet jedinečných souborů, složitost geometrie nebo hardwarová konfigurace. Informace na této stránce vám mají pomoci s výkonem nebo kapacitou. Neexistuje univerzální řešení, které pomáhá ve všech situacích. Použijte řešení, které vám pomůže v prostředí návrhu.
Expresní režim
Expresní režim je metoda práce s velkými sestavami, která výrazně zkracuje dobu otevírání souborů. Expresní režim optimalizuje výkon tím, že načítá pouze zobrazení modelu a relevantní data nejvyšší úrovně. Chcete-li získat více informací ohledně expresního režimu, prostudujte příslušné téma.
Velké sestavy – termíny a poznámky
Výskyt – odkaz na součást nebo podsestavu z hlavní sestavy.
Výkon – rychlost dokončení úlohy. S výkonem souvisí doba, kterou trvá otevření souboru, vytvoření pohledu výkresu nebo rendrování obrázku.
Kapacita – množství paměti potřebné k provedení operace. Kapacita ovlivňuje počet komponent, které lze účinně používat v sestavě nebo zobrazit v pohledu výkresu.
V následující tabulce jsou popsány problémy související s velkými sestavami a pracovní postupy, pomocí kterých můžete své procesy vylepšit. Pomocí tabulky určete oblast zájmu. Poté v následujících informacích vyhledejte podrobnosti.
| Pomalé otevírání souborů | Zobrazování geometrie | Umístění komponent | Změny modelu | Otevírání výkresů | Vytváření pohledů výkresů | |
|---|---|---|---|---|---|---|
| Skeletové modelování | X | X | ||||
| Společný počátek | X | |||||
| Obálka pracovního prostoru | X | |||||
| Zjednodušení komponenty | X | X | ||||
| Soubory projektu | X | |||||
| Možnosti aplikace | X | X | X | X | ||
| Reprezentace úrovně detailů | X | X | X | X | ||
| Náhradní úroveň detailů | X | X | X |
