Vytvoření povrchu záplaty
Slouží k ručnímu výběru nebo automatickému rozpoznání všech vnitřních záplat v plastové součásti.
- Na kartě Tvárník/dutina klikněte na příkaz Vytvořit povrch záplaty.
- V dialogu Vytvořit povrch záplaty klikněte na tlačítko Kliknutím přidejte, chcete-li vybrat hrany ručně, nebo klikněte na tlačítko Automaticky rozpoznat Automaticky rozpoznané záplaty se na součásti zvýrazní.
- Není-li pozice automaticky rozpoznaných záplat vhodná, pomocí dialogu Vytvořit povrch záplaty můžete provádět následující operace:
- kliknout na položku Všechny horní nebo Všechny dolní,
- vybrat jednu záplatu, kliknout v poli Poloha na rozbalovací nabídku a potom kliknout na položku Horní nebo Dolní,
- vybrat více záplat, kliknout na ně pravým tlačítkem a potom vybrat položku Horní nebo Dolní.
Poznámka: Polohu lze vybrat pouze pro automaticky rozpoznané záplaty, které nemají žádný úhel zešikmení. - Pokud automaticky zjištěná záplata není vhodná, vyberte ji v seznamu a stiskněte klávesu DELETE.
- Chcete-li přidat záplatu, klikněte na položku Kliknutím přidejte a potom vyberte hrany v grafickém okně.
- Pokud nejsou vytvořené záplaty vhodné, vyberte je v seznamu Možnost a klikněte na tlačítko Volitelné.
- Klikněte na tlačítko OK.
Vytvoření ruční záplaty
Kliknutím na tlačítko Přehrát zobrazíte kroky k vytvoření ručního povrchu záplaty.

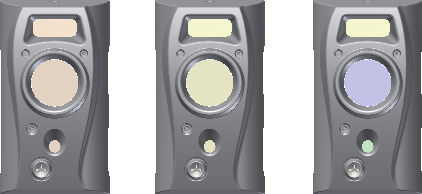

Změna barvy povrchu záplaty
- Chcete-li změnit barvu všech povrchů záplat, klikněte v prohlížeči Návrh formy pravým tlačítkem na horní uzel Záplatové povrchy a poté klikněte na příkaz Změnit barvu zobrazení.
- Chcete-li změnit barvu jednotlivých povrchů záplat, klikněte pravým tlačítkem na jeden nebo více podřazených uzlů a poté klikněte na příkaz Změnit barvu zobrazení.
- V dialogu Změnit barvu zobrazení vyberte v rozevíracím seznamu nový barevný styl.
- Klikněte na tlačítko OK.
Upravení povrchu záplaty
- Klikněte v prohlížeči Mold Design pod uzlem Povrchy záplat pravým tlačítkem na položku Skupina povrchů a potom vyberte položku Upravit prvek.
- Upravte parametry v dialogu Vytvořit povrch záplaty.
- Klikněte na tlačítko OK.
Odstranění povrchu záplaty
- V prohlížeči Návrh formy klikněte pod položkou Záplatové povrchy pravým tlačítkem na uzel Skupina povrchů nebo uzel Záplata a poté vyberte položku Odstranit.
