Přidáním tření dokončete vztah třmen-vodítko
- V prohlížeči klikněte pravým tlačítkem na položku Blade set.iam a klikněte na možnost Flexibilní. Nastavením sestavy jako flexibilní umístíte sestavu do složky svařované skupiny. V rámci sestavy jsou vazby vyhodnoceny a vazba mezi třmenem a ostřím způsobí přidání rotačního spoje.
- Jak již bylo zmíněno, sestava zatím nemá žádné tření. Tento krok zavede do prizmatického spoje tření. Klikněte pravým tlačítkem na prizmatický spoj pro vodítko a komponentu Scottish Yoke a klikněte na možnost Vlastnosti.
- Klikněte na kartu Stupeň volnosti 1. Klikněte na příkaz sil ve spoji
. Klikněte na položku Povolit sílu ve spoji. Zadejte koeficient suchého tření 0,1 a klikněte na tlačítko OK. - Přidáním vazby určete polohu komponenty Scottish Yoke vzhledem k sestavě kliky. Nastavte zobrazení prohlížeče Model a rozbalte uzel Blade set.iam.
- Rozbalte uzel Scottish Yoke a klikněte na příkaz Vazba.
- V prohlížeči vyberte pracovní rovinu 3 pod komponentou Scottish Yoke.

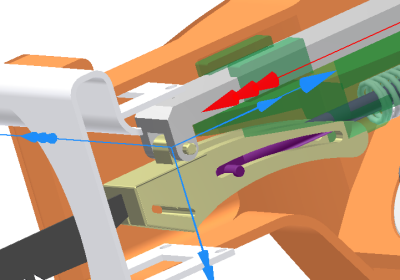

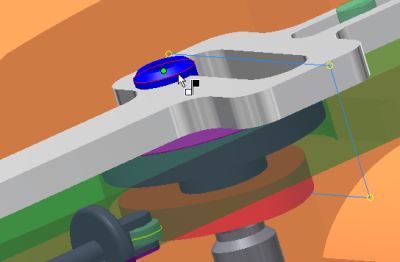

- V grafické oblasti vyberte kruhovou hranu komponenty Váleček, která je součástí sestavy Klika vačky. Je přidán spoj bod-rovina odrážející vazbu.
Výsledný spoj bod-rovina má pět stupňů volnosti a jednu vazbu. To je postačující definice pro přenos pohybu bez zbytečného zatěžování modelu vazbami. Dynamická simulace detekuje podmínky přílišného zatížení vazbami a pomáhá vám je řešit.
