Po dokončení simulace bude grafické zobrazení obsahovat vykreslení výsledků zatížení Von Mises. Úplná sada výsledků bude uvedena ve složce Výsledky.
K zobrazování dat výsledků je k dispozici několik příkazů. Většina z nich se nachází na panelech Výsledek a Zobrazení.

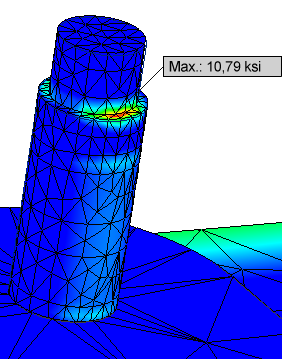

- Na panelu Zobrazení klikněte na možnost Zobrazit maximální hodnotu
. V grafickém okně se zobrazí štítek s odkazovými body, které ukazují umístění maximální hodnoty. V tomto příkladu je maximální hodnota zakryta dalšími komponentami. - Rozbalte položku prohlížeče sestava a zobrazí se seznam komponent.
- Vypněte viditelnost součástí, které skrývají umístění zatížení.
- Lower Plate:1
- Upper Plate:1
Klikněte na každou komponentu pravým tlačítkem a klikněte na možnost Viditelnost.
- Podle potřeby je otáčejte a přibližujte, aby se zobrazilo umístění maximální hodnoty.
Chcete-li zobrazit výsledky v grafickém okně, dvakrát klikněte na uzly výsledků.
